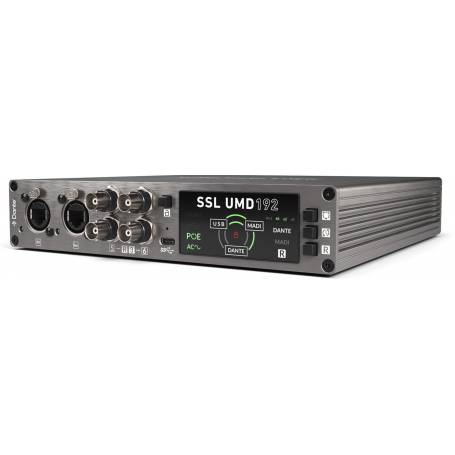

UMD192

INTERFACE AUDIO SSL UMD192 : CONNEXION HAUT DÉBIT ENTRE MADI, DANTE ET USB

• 192 canaux en 48/96 kHz, ou 128 canaux en 192 kHz
• Compatible USB 3.0, Dante AoIP et 6 paires MADI BNC
• Horloge flexible, redondance MADI, alimentation multiple (CA, PoE, USB)
• Interopérabilité AES67 / ST 2110, ultra-faible latence Dante : 0,25 ms

INTÉGRATION TRANSPARENTE MADI, DANTE ET USB

L'UMD192 de Solid State Logic est l'interface audio numérique USB par excellence pour les configurations professionnelles modernes. Elle combine des capacités de traitement multicanal impressionnantes avec une architecture réseau audio AoIP Dante totalement interopérable, assurant une flexibilité maximale dans les environnements de diffusion, studio ou scène. Elle propose jusqu’à 192 canaux à 96 ou 48 kHz, ou 128 canaux à 192 kHz, dans un format demi-rack ultra-compact, garantissant une portabilité optimale.

Son architecture permet l’audio bidirectionnel entre n’importe quelle paire de formats (MADI, Dante, USB), avec la possibilité de dupliquer le signal vers un troisième format. Une solution idéale pour faire le lien entre plusieurs périphériques MADI et un réseau Dante, ou encore pour l'enregistrement et la lecture à très haut débit via USB 3.0.

L’interface est compatible AES67 et ST 2110 via DDM (Dante Domain Manager) et assure une latence Dante ultra-faible descendant à 0,25 ms, ce qui en fait un choix de référence pour les applications live et broadcast critiques.

FONCTIONNALITÉS D’HORLOGE ET REDONDANCE MADI

Grâce à ses six paires BNC MADI, l’UMD192 prend en charge jusqu’à trois connexions MADI doublement redondantes, assurant une résilience indispensable pour les flux de travail critiques. Elle permet également une commutation simple de la source d’horloge (MADI ou Dante), offrant une synchronisation fiable sur toute la plage des fréquences d’échantillonnage de 44,1 à 192 kHz.

Le mode redondant MADI est activable via le panneau avant, garantissant une continuité du signal en cas de défaillance d’un flux primaire. C’est l’assurance d’une stabilité professionnelle dans les environnements live ou de diffusion les plus sensibles.

UN CONTRÔLE INTUITIF VIA LE PANNEAU AVANT

L’UMD192 dispose d’un panneau avant avec indicateurs LED haute visibilité pour le monitoring temps réel : état du signal, synchronisation du taux d’échantillonnage, alimentation, et connectivité réseau. Les commandes sont protégées par une fonction de verrouillage, évitant toute altération accidentelle.

"Même sous pression, l’ingénieur garde le contrôle grâce à une interface visuelle claire et des commandes sécurisées sur le terrain."

Une simple pression prolongée sur le bouton cadenas permet de libérer temporairement l’accès aux autres fonctions comme le choix du mode de flux, la source d’horloge ou l’activation du mode redondant.

ALIMENTATION REDONDANTE ET FLEXIBLE

L’UMD192 s’adapte à toutes les configurations grâce à ses trois sources d’alimentation : secteur (AC), USB et Power over Ethernet (PoE). Ces sources peuvent être utilisées individuellement ou en redondance, assurant une continuité de fonctionnement même en cas de panne. En combinaison avec une alimentation externe, le PoE devient un atout précieux pour les installations critiques.

COMPATIBILITÉ MAC ET WINDOWS

Cette interface audio fonctionne nativement sur macOS via Core Audio, sans besoin de pilote. Pour Windows, un pilote SSL ASIO est requis, disponible sur le portail de support officiel. Ce pilote multi-clients autorise un accès simultané de plusieurs applications ASIO, un atout considérable pour les studios multi-usages.

UN FORMAT DEMI-RACK POUR UNE MOBILITÉ OPTIMALE

Conçue pour être aussi à l’aise sur un bureau que montée en rack ou posée à côté d’une console, l’UMD192 propose une solution compacte sans compromis sur les performances. Elle est livrée avec un câble USB-C vers USB-C, un adaptateur USB-A vers USB-C et un câble d’alimentation IEC.

CARACTÉRISTIQUES :

• 192 canaux à 48/44,1 kHz, 192 canaux à 96/88,2 kHz, 128 canaux à 192/176,4 kHz
• Interface USB 3.0 conforme, avec connecteur USB-C
• Fonctionne sans pilote sur macOS (Core Audio), pilote ASIO multi-clients requis pour Windows
• 6 paires de connecteurs BNC MADI, avec mode redondant pour 3 connexions doublement redondantes
• Interopérabilité Dante AoIP avec prise en charge AES67 et ST 2110 (via DDM)
• Latence Dante extrêmement faible : jusqu’à 0,25 ms
• Synchronisation via MADI ou Dante
• Ports Ethernet renforcés : 2 primaires et 2 secondaires avec voyants Link & Activity
• Commandes verrouillables sur le panneau avant pour éviter les erreurs de manipulation
• Sources d’alimentation : secteur (CA), Power over Ethernet (PoE) et USB, avec redondance possible
• Format demi-rack léger et portable, adapté bureau, console ou montage en rack
• Accessoires inclus : câble USB-C vers C, adaptateur USB-A vers C, câble secteur IEC

ON A AIMÉ :

• La triple compatibilité MADI, Dante et USB avec routing simultané
• La redondance MADI avancée pour la diffusion et le live
• La latence Dante ultra-faible : un must pour le broadcast
• Les options d’alimentation polyvalentes, dont le PoE
• Le format compact et portable sans compromis de performance

FAQ musicmatos.com vous répond :

Est-ce que l’UMD192 fonctionne sans installation sur Mac ?

Oui, elle est compatible nativement via Core Audio et ne nécessite aucun pilote.

Le mode MADI redondant fonctionne-t-il automatiquement ?

Non, il doit être activé manuellement via le panneau avant une fois celui-ci déverrouillé.

Peut-on utiliser simultanément les trois formats audio ?

L’UMD192 permet l’échange bidirectionnel entre deux formats avec envoi en split vers le troisième.

Quel est l’intérêt du support AES67 et ST 2110 ?

Cela garantit une interopérabilité parfaite dans les réseaux Dante professionnels utilisant ces standards.

L’UMD192 est-elle adaptée au rack ?

Oui, un kit de montage en rack est disponible en option pour installation 19".

Quels câbles sont fournis dans la boîte ?

Câble USB-C vers C, adaptateur USB-A vers C, câble d’alimentation IEC.

Peut-on alimenter l’UMD192 uniquement via PoE ?

Oui, le PoE peut être utilisé seul ou en redondance avec une autre alimentation.

FAQ CONSEILS :

• Pour les configurations Windows, installez le pilote SSL ASIO dès le début pour un fonctionnement optimal
• Utilisez le mode redondant MADI dans tous les environnements critiques
• Combinez PoE et alimentation secteur pour une sécurité maximale
• Montez l’UMD192 en rack pour une intégration studio plus propre
