NXL 14-A

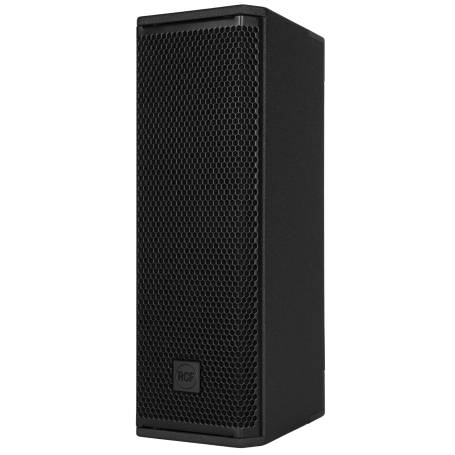

RCF NXL 14-A ENCEINTE POINT SOURCE ACTIVE COMPACTE

• Puissance totale de 2100 W en bi-amplification Classe D
• Pression acoustique maximale de 128 dB SPL
• Configuration double woofer 6” + moteur 1,75” néodyme PKX
• Technologies FiRPHASE et Bass Motion Control intégrées

CONCEPTION ACOUSTIQUE ET ARCHITECTURE POINT SOURCE

La RCF NXL 14-A s’impose comme une enceinte point source active compacte spécifiquement conçue pour répondre aux contraintes des environnements live modernes, où la compacité ne doit jamais compromettre la couverture sonore ni la cohérence spectrale. Son architecture repose sur une configuration symétrique à double transducteur grave de 6 pouces, associés à un moteur à compression de 1,75 pouces équipé d’un dôme en PKX. Cette disposition symétrique assure une distribution homogène de l’énergie acoustique sur toute la zone d’écoute, réduisant les phénomènes de lobing et garantissant une réponse en fréquence régulière sur l’ensemble du spectre de 70 Hz à 20 kHz. Le guide d’ondes TRW orientable, avec une couverture de 100° x 70°, permet une adaptation précise à la géométrie du lieu, offrant ainsi un contrôle rigoureux de la dispersion horizontale et verticale. Cette caractéristique est déterminante dans les environnements acoustiquement complexes, notamment en installation fixe ou en sonorisation de proximité (frontfill, delays, installations immersives). La cohérence de phase et la précision directionnelle participent directement à l’intelligibilité du signal, notamment sur les voix, domaine dans lequel cette enceinte excelle. La conception point source de la NXL 14-A permet également une intégration simplifiée dans des systèmes plus larges, en complément de subwoofers ou en tant que système principal dans des configurations compactes. Elle garantit une projection sonore stable et homogène, essentielle pour les applications professionnelles exigeantes.

AMPLIFICATION CLASSE D 2100 W ET GESTION ÉNERGÉTIQUE

L’architecture d’amplification repose sur un module bi-amplifié en Classe D délivrant une puissance totale de 2100 W Peak, répartie entre 1400 W pour les basses fréquences et 700 W pour les hautes fréquences. Cette conception permet une gestion indépendante des transducteurs, optimisant ainsi la dynamique, la précision des transitoires et la réserve de puissance disponible. Le système d’amplification est conçu pour fonctionner sans ventilation mécanique, grâce à un dissipateur thermique en aluminium massif intégré au panneau arrière. Cette conception par convection passive élimine les pièces mobiles, réduisant les risques de panne et garantissant une fiabilité accrue dans des conditions d’exploitation intensives, notamment en tournée. Le circuit d’entrée assure une faible distorsion et une gestion optimale du signal, tandis que le limiteur Fast Limiter protège efficacement les transducteurs sans altérer la dynamique naturelle. La conformité à la norme EN62368-1 garantit un niveau de sécurité élevé, répondant aux exigences des installations professionnelles. Le système d’alimentation à découpage contribue à réduire le poids global de l’enceinte tout en assurant une stabilité de fonctionnement sur différentes plages de tension (100-120V ou 220-240V), renforçant ainsi la polyvalence internationale du produit.

TRANSDUCTEURS HAUTE PERFORMANCE ET TECHNOLOGIE PKX

Le moteur à compression de 1,75 pouces utilise un dôme en PKX (polyéther-éther-cétone modifié), un matériau thermoplastique reconnu pour sa rigidité, sa légèreté et sa stabilité thermique. Développé par le laboratoire RCF Precision Transducers, ce matériau permet d’obtenir une réponse rapide et précise, avec une excellente tenue en puissance et une faible distorsion. Les deux woofers de 6 pouces à aimant néodyme sont conçus pour offrir une reproduction efficace des basses fréquences dans un format compact. Leur membrane renforcée par fibre et résistante à l’eau assure une durabilité accrue dans des conditions variées, tandis que la suspension en polycoton à profil en M optimise le rendement et la pression acoustique globale. La structure magnétique hyper-vented améliore le refroidissement des bobines mobiles, augmentant ainsi la puissance admissible et la fiabilité à long terme. Cette conception permet une reproduction des basses fréquences plus propre, plus contrôlée et plus stable, même à des niveaux SPL élevés.

La combinaison du dôme PKX et de la configuration symétrique double woofer permet d’atteindre un niveau de précision et de cohérence rarement observé dans ce format compact.

TRAITEMENT NUMÉRIQUE DSP, FIRPHASE ET BASS MOTION CONTROL

Le traitement numérique embarqué intègre les technologies propriétaires FiRPHASE et Bass Motion Control, développées pour optimiser la réponse temporelle et la gestion des basses fréquences. Le filtrage FiRPHASE permet d’obtenir une réponse en phase linéaire, garantissant une restitution fidèle et une image sonore précise, avec des temps de latence minimaux. Le système Bass Motion Control remplace les filtres passe-haut traditionnels par un algorithme de gestion dynamique de l’excursion des haut-parleurs. Cette approche permet d’étendre la réponse dans les basses fréquences sans compromettre la stabilité mécanique des transducteurs. Le résultat est une reproduction plus profonde, plus naturelle et plus fidèle du signal original. Les presets intégrés (LINEAR, BOOST, STAGE) permettent d’adapter rapidement la réponse de l’enceinte selon l’application : restitution neutre, accentuation des basses ou utilisation en frontfill. Cette flexibilité est essentielle pour les configurations live évolutives.

INTÉGRATION SYSTÈME, CONNECTIVITÉ ET UTILISATION LIVE

La NXL 14-A est conçue pour s’intégrer parfaitement dans des systèmes de sonorisation professionnels. Elle dispose d’une entrée ligne symétrique (Combo XLR/Jack), d’une sortie link XLR, ainsi que d’un réglage de volume et d’un sélecteur de preset en façade arrière. Les indicateurs LED permettent un contrôle visuel immédiat du niveau de signal et de l’activité du limiteur. L’enceinte est compatible avec les subwoofers RCF Série SUB AX grâce à des presets de crossover intégrés, facilitant la mise en œuvre rapide de systèmes complets. Les possibilités de contrôle via applications (RDTap, LiveRemote) ou interface embarquée renforcent l’ergonomie et la rapidité de déploiement. La conception mécanique inclut des points d’accroche multiples, une embase Quick Fit, des poignées intégrées et une structure robuste en contreplaqué avec finition polyuréthane résistante. La grille métallique avec mousse acoustique protège efficacement les composants internes contre la poussière et l’humidité.

CARACTÉRISTIQUES :

• Pression acoustique maximale de 128 dB SPL
• Bi-amplification en Classe D avec une puissance totale de 2100 watts
• Réponse en fréquence linéaire de 70 Hz à 20000 Hz
• Moteur à compression de 1,75 pouce avec aimant néodyme et dôme en PKX
• Deux haut-parleurs grave de 6 pouces haute puissance avec aimant néodyme
• Guide d’ondes TRW orientable avec couverture de 100 degrés horizontal et 70 degrés vertical
• Traitements numériques FiRPHASE et Bass Motion Control intégrés
• Entrée signal symétrique et asymétrique
• Connecteur d’entrée Combo XLR Jack
• Connecteur de sortie XLR
• Sensibilité d’entrée de -2 dBu à +4 dBu
• Fréquence de recouvrement de 1200 Hz
• Système de protection avec limiteur rapide et gestion de l’excursion
• Commandes avec presets Linear Boost Stage et réglage de volume
• Puissance totale de 2100 watts Peak
• Puissance hautes fréquences de 700 watts Peak
• Puissance basses fréquences de 1400 watts Peak
• Refroidissement par convection sans ventilation
• Connecteurs alimentation Powercon TRUE1 TOP entrée et sortie
• Conformité CE selon norme EN62368-1
• Matériau du coffret en contreplaqué
• Points d’accroche 2 x M10 en haut et en bas et 2 x PIN diamètre 10
• Poignées intégrées en haut et en bas
• Embase de montage Quick Fit
• Grille de protection en acier
• Couleurs disponibles noir RAL 9005 et blanc RAL 9003
• Hauteur de 567 millimètres
• Largeur de 197 millimètres
• Profondeur de 270 millimètres
• Poids de 12.8 kilogrammes

ON A AIMÉ :

• Architecture double woofer symétrique optimisant la dispersion et la cohérence
• Puissance élevée de 2100 W dans un format ultra compact
• Technologies FiRPHASE et BMC garantissant une précision temporelle et des basses maîtrisées
• Guide d’ondes orientable permettant une adaptation fine à l’environnement
• Construction robuste et pensée pour la tournée avec refroidissement passif

FAQ musicmatos.com vous répond :

La RCF NXL 14-A est-elle adaptée à une utilisation en façade principale ?

Oui, dans des configurations compactes ou en complément d’un système principal, notamment associée à un subwoofer pour étendre la réponse dans le grave.

Peut-on utiliser cette enceinte en installation fixe ?

Oui, grâce à ses points d’accroche multiples et sa conception robuste, elle est parfaitement adaptée aux installations fixes ou semi-permanentes.

Quels sont les presets disponibles ?

Trois presets sont intégrés : Linear pour une réponse neutre, Boost pour accentuer les basses, Stage pour une utilisation en frontfill.

Le système nécessite-t-il un ventilateur ?

Non, le refroidissement se fait par convection via un dissipateur en aluminium, garantissant un fonctionnement silencieux.

Peut-on orienter la dispersion ?

Oui, le guide d’ondes TRW est orientable, permettant d’adapter la couverture selon la configuration.

Quels subwoofers sont recommandés ?

Les modèles de la série SUB AX sont optimisés avec des presets de crossover intégrés.

Est-elle adaptée aux environnements extérieurs ?

Oui, sa construction résistante aux intempéries et ses connecteurs étanches permettent une utilisation outdoor.

NOS CONSEILS D' EXPERT :

• Associez systématiquement la NXL 14-A à un subwoofer pour exploiter pleinement son potentiel en live
• Utilisez le preset Stage pour les applications frontfill afin d’optimiser la projection
• Orientez précisément le guide d’ondes pour maximiser l’intelligibilité dans les environnements complexes
• Privilégiez les configurations en cluster pour une couverture homogène sur scène
