KIT-4099-DP-4C

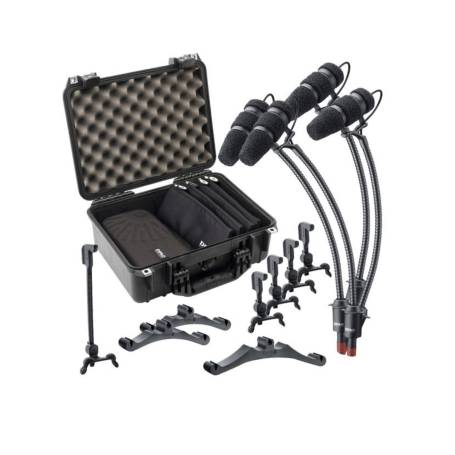

DPA KIT-4099-DP-4C – KIT DE 4 MICROPHONES INSTRUMENT 4099 CORE+ LOUD SPL

• 4 microphones instrument DPA 4099 CORE+ Loud SPL à directivité supercardioïde.
• Technologie CORE+ avec plage dynamique étendue, distorsion réduite et niveau maximal de 145 dB SPL en crête.
• 10 pinces dédiées au violon, violoncelle, guitare, contrebasse et piano pour une configuration de tournée polyvalente.
• Connectique MicroLock®, 4 câbles, 4 adaptateurs XLR DAD9001 et mallette de transport Peli pour la scène, le studio et la captation live.

DPA 4099 CORE+ : QUATRE MICROPHONES INSTRUMENT POUR LA SCÈNE ET LA TOURNÉE

Le DPA KIT-4099-DP-4C est le Classic Touring Kit de la génération 4099 CORE+, configuré autour de quatre microphones instrument 4099-DP-1 Loud SPL.
Cette version s'adresse aux ingénieurs du son, prestataires, musiciens, orchestres, ensembles acoustiques, théâtres et productions qui doivent sonoriser plusieurs instruments avec une signature de captation homogène.
Chaque 4099 CORE+ est un microphone statique prépolarisé fonctionnant selon un principe de gradient de pression et utilisant une directivité supercardioïde.
Cette architecture est particulièrement adaptée au close-miking, c'est-à-dire à une prise de son effectuée au plus près de l'instrument.
Le placement rapproché augmente la proportion de son direct captée par rapport aux autres instruments, aux retours de scène et à l'acoustique du lieu.
Sur un plateau dense, cette isolation facilite le travail d'égalisation, la gestion des repisses et la stabilité du mixage de façade comme des retours.
La directivité supercardioïde contribue également à obtenir un gain avant Larsen élevé lorsque le microphone et les enceintes de retour sont correctement orientés.
Le 4099 CORE+ conserve parallèlement une réponse hors axe conçue pour que les sons provenant de l'environnement restent cohérents et exploitables.
Son format miniature permet de fixer la capsule directement sur l'instrument sans installer un pied de microphone devant le musicien.
Le col de cygne de 140 mm autorise un positionnement précis de la capsule et permet de retrouver facilement une position validée pendant les balances.
Cette reproductibilité est particulièrement intéressante en tournée, où la rapidité de montage et la cohérence d'une date à l'autre ont une incidence directe sur le temps de préparation du système.
Le KIT-4099-DP-4C fournit quatre exemplaires du même microphone afin de conserver le même comportement électrique, la même directivité et la même logique de placement sur plusieurs pupitres.
Le système de pinces interchangeables permet ensuite d'affecter les microphones à plusieurs familles d'instruments sans changer de technologie de captation.
Le kit couvre notamment le violon, le violoncelle, la guitare, la contrebasse et le piano grâce aux dix fixations fournies.
Il constitue ainsi une solution cohérente pour la musique classique amplifiée, les ensembles acoustiques, les concerts, le broadcast, le streaming et l'enregistrement de spectacle vivant.
Pour musicmatos.com, l'intérêt majeur de ce Classic Touring Kit réside précisément dans cette combinaison entre quatre microphones identiques et un système de montage capable d'évoluer avec le plateau.

TECHNOLOGIE CORE+ : DISTORSION RÉDUITE ET PLAGE DYNAMIQUE DE 118 DB

La génération 4099 CORE+ fait évoluer le microphone instrument DPA autour d'un objectif précis : maintenir la linéarité de la captation sur une plage dynamique plus étendue.
CORE+ réduit la distorsion sur l'ensemble de la dynamique et repousse plus loin le niveau auquel les artefacts deviennent mesurables.
Par rapport à la génération CORE précédente, DPA annonce un seuil de 1 % de distorsion harmonique totale repoussé de 10 dB.
Le point d'écrêtage du 4099 a parallèlement été relevé de 3 dB.
Sur le 4099-DP-1 Loud SPL, la plage dynamique atteint ainsi 118 dB en valeur typique.
Le microphone reste sous 0,5 % de distorsion harmonique totale jusqu'à 135 dB SPL RMS, soit 138 dB SPL en crête.
Le seuil de 1 % de distorsion harmonique totale est donné à 138 dB SPL RMS, soit 141 dB SPL en crête.
Le niveau de pression acoustique maximal atteint 145 dB SPL en crête à 10 % de distorsion harmonique totale.
Ces valeurs donnent au DPA 4099 CORE+ Loud SPL une marge importante lorsque la capsule est installée très près de l'instrument.
Cette capacité est utile car le close-miking soumet directement le microphone aux transitoires, aux attaques et aux variations de niveau produites par l'instrumentiste.
La version Loud SPL combine cette tenue en niveau avec une sensibilité nominale de 6 mV/Pa à 1 kHz.
Elle convient ainsi aux instruments acoustiques pour lesquels la finesse des nuances reste importante tout en conservant une réserve suffisante lorsque le jeu devient plus énergique.
Le niveau de bruit équivalent pondéré A est de 23 dB(A) en valeur typique et de 26 dB(A) au maximum.
La réponse en fréquence globale s'étend de 20 Hz à 20 kHz, tandis que la plage effective à ±2 dB mesurée à 20 cm couvre 80 Hz à 17 kHz.
Une accentuation douce de 2 dB entre 10 et 12 kHz accompagne la restitution des attaques, des articulations et des informations de détail présentes dans le haut du spectre.
Le résultat recherché est une prise capable de suivre aussi bien les nuances faibles que les transitoires puissantes sans masquer le caractère acoustique propre à l'instrument.

DIRECTIVITÉ SUPERCARDIOÏDE ET CLOSE-MIKING : CONTRÔLER LES REPISSES SUR SCÈNE

Le 4099 CORE+ est conçu dès l'origine comme un microphone instrument de proximité et sa directivité supercardioïde constitue un élément central de son comportement sur scène.
Contrairement à une captation omnidirectionnelle, la supercardioïde favorise nettement la zone située devant la capsule et atténue une partie importante des sons arrivant latéralement.
Dans un ensemble acoustique amplifié, cette caractéristique aide à séparer un violon de l'instrument voisin ou un violoncelle des retours et de la batterie présents sur le même plateau.
Une séparation supérieure permet généralement de travailler avec moins de corrections destinées uniquement à compenser les repisses.
Elle facilite aussi l'utilisation de traitements dynamiques lorsqu'une production doit fournir plusieurs flux simultanés pour la façade, les retours, l'enregistrement ou le broadcast.
Le placement proche augmente encore cette proportion de signal direct et permet de conserver une captation définie lorsque l'acoustique du lieu change d'une date à l'autre.
Sur violon, la position du col de cygne peut être adaptée pour équilibrer le frottement de l'archet, la projection et le développement harmonique de la caisse.
Sur violoncelle et contrebasse, quelques centimètres de déplacement permettent de modifier sensiblement l'équilibre entre articulation, corps et registre grave.
Sur guitare acoustique, la pince dédiée facilite un positionnement indépendant d'un pied de microphone et permet d'éviter une visée systématique dans l'axe de la rosace.
Sur piano, les deux P-CLIP fournis permettent d'élaborer une prise de proximité adaptée à un environnement de concert ou de plateau où la séparation avec les autres sources est déterminante.
Le faible encombrement visuel du 4099 CORE+ constitue également un avantage pour le spectacle, le broadcast et les productions filmées.
La nouvelle génération reçoit une suspension améliorée destinée à réduire la transmission des vibrations de l'instrument et des bruits mécaniques vers la capsule.
Le corps du microphone et son système de suspension participent ainsi à l'obtention d'un signal plus homogène lorsque le musicien se déplace ou lorsque l'instrument transmet des vibrations à la fixation.
La mousse floquée a elle aussi été revue afin d'améliorer sa durabilité et de limiter les réflexions lumineuses visibles sous les éclairages de scène.
Le col de cygne reçoit une finition mate Nextel® conçue pour absorber jusqu'à 98 % de la lumière incidente, ce qui renforce la discrétion du microphone devant les caméras et projecteurs.
Le DPA KIT-4099-DP-4C répond donc autant à des problématiques acoustiques qu'aux contraintes mécaniques et visuelles rencontrées dans une production professionnelle.

« Avec quatre 4099 CORE+ identiques, l'intérêt n'est pas seulement de disposer de quatre microphones : le KIT-4099-DP-4C permet surtout de reproduire une méthode de captation, un comportement hors axe et une logique de réglage cohérents sur plusieurs instruments. »
musicmatos.com

MICROLOCK®, CÂBLES DÉTACHABLES ET ADAPTATEURS XLR DAD9001

Le changement majeur de connectique de la génération actuelle concerne l'adoption du système MicroLock® sur le microphone 4099 CORE+.
Cette connexion verrouillable est destinée à sécuriser davantage la liaison entre le microphone et son câble tout en conservant une architecture démontable.
Le KIT-4099-DP-4C comprend quatre câbles CM1618B90 afin que les quatre microphones puissent être exploités simultanément.
Chaque câble mesure 1800 mm et utilise une section de 1,6 mm adaptée aux montages discrets sur instrument.
Quatre adaptateurs DAD9001 MicroLock vers XLR 3 broches avec clip ceinture sont également fournis.
Ils permettent de raccorder les quatre microphones aux entrées microphone symétriques d'une console, d'un boîtier de scène ou d'un préamplificateur.
Avec le DAD9001, le microphone fonctionne sur alimentation fantôme P48 et peut également fonctionner à partir de 12 V selon les spécifications DPA.
Pour une utilisation avec un système HF compatible, l'alimentation requise se situe entre 5 et 10 V via l'adaptateur DPA approprié.
La consommation typique du microphone seul est de 1,5 mA et atteint environ 3,5 mA avec le DAD9001.
L'impédance nominale de sortie est comprise entre 30 et 40 ohms au niveau MicroLock® et atteint 100 ohms derrière l'adaptateur XLR DAD9001 ou DAD9099.
La sortie est symétrisée par l'adaptateur XLR et le taux de réjection en mode commun dépasse 60 dB entre 50 Hz et 15 kHz.
Avec un adaptateur XLR DPA compatible, la capacité de transmission annoncée atteint jusqu'à 300 mètres de câble.
Le principe d'adaptateurs séparés permet également d'intégrer le microphone à différents environnements HF sans changer de capsule lorsqu'un adaptateur DPA compatible est disponible.
DPA conserve par ailleurs une rétrocompatibilité du 4099 CORE+ avec les générations précédentes de clips instrument et avec les accessoires correspondants de son écosystème.
Cette modularité est particulièrement intéressante pour les prestataires possédant déjà un parc de fixations ou devant faire évoluer progressivement leur infrastructure de câblage.
La connexion MicroLock®, les câbles remplaçables et les quatre DAD9001 font ainsi du KIT-4099-DP-4C une solution utilisable immédiatement en liaison filaire tout en conservant des possibilités d'évolution.

10 PINCES INSTRUMENT POUR VIOLON, VIOLONCELLE, GUITARE, CONTREBASSE ET PIANO

Le Classic Touring Kit ne se limite pas à réunir quatre microphones : il fournit dix pinces afin de couvrir plusieurs familles d'instruments acoustiques.
Quatre pinces VC4099 sont destinées au violon et à la mandoline.
Cette quantité permet notamment d'équiper simultanément quatre violons avec quatre capsules 4099 CORE+ identiques.
Deux pinces C-CLIP sont prévues pour le violoncelle et utilisent la nouvelle architecture de fixation adaptée au système de montage actuel.
La forme du C-CLIP a été repensée pour faciliter son installation d'une seule main tout en conservant la possibilité de le placer sous les cordes.
Une pince GC4099 est incluse pour la guitare et permet de maintenir le microphone solidaire de l'instrument pendant le jeu.
Une pince BC4099 est prévue pour la contrebasse et complète les possibilités de captation des instruments à cordes graves.
Deux pinces P-CLIP sont fournies pour le piano.
Le système P-CLIP actuel associe une fixation magnétique renforcée à une géométrie permettant un réglage précis de l'orientation du microphone.
La combinaison des dix pinces permet donc d'affecter les quatre 4099 CORE+ à différents instruments au cours d'une même production.
Un ingénieur du son peut par exemple préparer quatre violons pour un ensemble de cordes puis réutiliser certaines capsules sur guitare, violoncelle, contrebasse ou piano lors d'une autre configuration.
Cette logique réduit le nombre de modèles de microphones différents nécessaires pour constituer un parc polyvalent.
Elle simplifie également le travail en console puisque les quatre voies partagent la même capsule, la même sensibilité nominale et la même directivité.
La stabilité du placement aide à mémoriser une méthode de prise de son reproductible et à accélérer les balances lors d'une succession de concerts.
La mallette Peli fournie avec cette version rassemble microphones, câbles, adaptateurs et fixations pour faciliter le transport et l'inventaire du kit.
Le KIT-4099-DP-4C constitue ainsi un système de captation instrumentale complet plutôt qu'un simple lot de quatre microphones.

CARACTÉRISTIQUES :

• Produit : DPA 4099 CORE+ Classic Touring Kit.
• Configuration : kit de 4 microphones instrument et accessoires.
• Version : Loud SPL.
• Nombre de microphones : 4.
• Microphones fournis : 4 microphones DPA 4099-DP-1 CORE+ Loud SPL.
• Technologie : CORE+ by DPA.
• Type de capsule : condensateur prépolarisé.
• Principe acoustique : gradient de pression.
• Directivité : supercardioïde.
• Réponse en fréquence globale : 20 Hz à 20 kHz.
• Plage de fréquence effective à ±2 dB et à 20 cm : 80 Hz à 17 kHz.
• Réponse dans les hautes fréquences : accentuation douce de 2 dB entre 10 et 12 kHz.
• Sensibilité nominale à 1 kHz : 6 mV/Pa, soit -44 dB par rapport à 1 V/Pa, tolérance ±3 dB.
• Tolérance de sélection de sensibilité à 1 kHz : ±1 dB.
• Niveau de bruit équivalent pondéré A : 23 dB(A) typique par rapport à 20 µPa, 26 dB(A) maximum.
• Distorsion harmonique totale inférieure à 0,5 % : 135 dB SPL RMS, soit 138 dB SPL en crête.
• Distorsion harmonique totale inférieure à 1 % : 138 dB SPL RMS, soit 141 dB SPL en crête.
• Plage dynamique : 118 dB typique.
• Niveau de pression acoustique maximal à 10 % de distorsion harmonique totale : 145 dB SPL en crête.
• Connecteur du microphone : MicroLock®.
• Impédance nominale de sortie depuis MicroLock® : 30 à 40 ohms.
• Impédance nominale de sortie avec adaptateur DAD9001 ou DAD9099 : 100 ohms.
• Capacité de transmission : jusqu'à 300 m avec adaptateur XLR DAD9001 ou DAD9099.
• Principe de sortie : signal symétrisé avec adaptateur XLR DAD9001 ou DAD9099.
• Réjection en mode commun : supérieure à 60 dB de 50 Hz à 15 kHz avec adaptateur XLR DAD9001 ou DAD9099.
• Alimentation pour système sans fil : 5 à 10 V via un adaptateur DPA compatible.
• Alimentation avec adaptateur DAD9001 ou DAD9099 : alimentation fantôme P48, fonctionnement possible à partir de 12 V.
• Consommation électrique typique du microphone : 1,5 mA.
• Consommation électrique typique avec adaptateur DAD9001 ou DAD9099 : 3,5 mA.
• Polarité : tension positive sur la broche MicroLock® pour une pression acoustique positive et broche 2 positive avec adaptateur XLR DAD9001 ou DAD9099.
• Température de fonctionnement : -40 °C à 45 °C.
• Humidité relative admissible : jusqu'à 90 %.
• Construction : suspension de microphone améliorée pour limiter la transmission des vibrations et bruits mécaniques.
• Finition du col de cygne : revêtement mat Nextel® à faible réflexion lumineuse.
• Connecteur MicroLock® : traitement PVD noir pour une intégration visuelle discrète.
• Compatibilité : rétrocompatible avec les générations précédentes de clips DPA pour microphone instrument.
• 4 câbles standard CM1618B90 fournis.
• 4 adaptateurs DAD9001 MicroLock® vers XLR 3 broches avec clip ceinture fournis.
• 4 pinces VC4099 pour violon et mandoline fournies.
• 2 pinces C-CLIP pour violoncelle fournies.
• 1 pince GC4099 pour guitare fournie.
• 1 pince BC4099 pour contrebasse fournie.
• 2 pinces P-CLIP pour piano fournies.
• Nombre total de pinces instrument fournies : 10.
• Transport : mallette Peli fournie avec la configuration KIT-4099-DP-4C.
• Longueur du câble : 1800 mm.
• Diamètre du câble fourni : 1,6 mm.
• Longueur du col de cygne : 140 mm.
• Dimensions du microphone : longueur 50 mm, diamètre 5,7 mm.
• Poids du microphone : 18 g.

ON A AIMÉ :

• La plage dynamique typique de 118 dB et le niveau maximal de 145 dB SPL en crête de la génération CORE+.
• La directivité supercardioïde adaptée au close-miking et à la maîtrise des repisses sur les plateaux chargés.
• La présence de quatre microphones identiques pour conserver une cohérence de captation entre plusieurs instruments.
• Les dix fixations dédiées au violon, violoncelle, guitare, contrebasse et piano.
• La connectique MicroLock®, les quatre adaptateurs XLR DAD9001 et la conception modulaire adaptée à une utilisation de tournée.

FAQ musicmatos.com vous répond :

Quelle est la référence actuelle du Classic Touring Kit DPA avec quatre 4099 CORE+ Loud SPL ?

La référence actuelle est KIT-4099-DP-4C. Elle désigne le 4099 CORE+ Classic Touring Kit comprenant quatre microphones 4099-DP-1 Loud SPL et leurs accessoires de connexion et de fixation.

Quelle différence y a-t-il entre le DPA 4099 CORE et le 4099 CORE+ ?

CORE+ réduit davantage la distorsion et étend la plage de fonctionnement linéaire du microphone. Sur cette génération, DPA annonce notamment un seuil de 1 % de distorsion repoussé de 10 dB par rapport à CORE et un point d'écrêtage relevé de 3 dB.

Que signifie Loud SPL sur le 4099 CORE+ ?

Loud SPL désigne ici le 4099-DP-1 à sensibilité nominale de 6 mV/Pa. Il accepte jusqu'à 145 dB SPL en crête à 10 % de distorsion harmonique totale tout en conservant une plage dynamique typique de 118 dB.

Quels instruments peut-on équiper avec le KIT-4099-DP-4C ?

Les fixations incluses couvrent directement le violon ou la mandoline, le violoncelle, la guitare, la contrebasse et le piano. D'autres pinces DPA compatibles permettent d'étendre le même microphone à d'autres instruments.

Le DPA 4099 CORE+ convient-il à une scène avec beaucoup de repisses ?

Oui. Sa directivité supercardioïde et son utilisation en proximité permettent d'augmenter la proportion de signal direct et de mieux isoler l'instrument des autres sources. Le placement du microphone par rapport aux retours reste toutefois déterminant pour optimiser le gain avant Larsen.

Peut-on brancher directement les microphones du kit sur une console de mixage ?

Oui. Le KIT-4099-DP-4C fournit quatre adaptateurs DAD9001 MicroLock® vers XLR 3 broches. Ils permettent d'utiliser les microphones avec une entrée professionnelle et une alimentation fantôme P48 adaptée.

Pourquoi choisir un kit de quatre 4099 CORE+ plutôt que plusieurs microphones instrument différents ?

Quatre capsules identiques facilitent la standardisation des placements, des gains et des traitements. Cette cohérence est particulièrement utile sur une tournée, un ensemble de cordes, une captation de concert ou une régie devant retrouver rapidement ses réglages d'une prestation à l'autre.

NOS CONSEILS D' EXPERT :

• Travaillez d'abord le placement mécanique du 4099 CORE+ avant de corriger fortement l'égalisation : quelques centimètres de déplacement peuvent modifier l'équilibre entre attaque, corps et résonance de l'instrument.
• Sur scène, exploitez la directivité supercardioïde en tenant compte de la position des retours et des autres sources afin d'obtenir le meilleur rapport possible entre son direct, repisses et gain avant Larsen.
• Repérez les quatre microphones, câbles et adaptateurs du kit pour conserver la même chaîne sur chaque instrument pendant une tournée et faciliter le diagnostic en cas de changement de plateau.
• Conservez dans la mallette les différentes pinces par famille d'instruments et mémorisez les positions de col de cygne utilisées lors des balances afin de réduire le temps de préparation aux concerts suivants.
