BOSS EX-4 EFFECTS EXPANDER – PROCESSEUR MULTI-EFFETS POUR PEDALBOARD GUITARE ET BASSE

• 120 effets BOSS couvrant overdrive, distorsion, modulation, delay, reverb, effets pour basse et traitements BOSS spécifiques.
• Jusqu’à 4 effets simultanés, avec possibilité d’utiliser plusieurs occurrences d’un même type d’effet et des blocs utilitaires dédiés.
• 128 mémoires utilisateur + 128 presets, modes Manual et Memory, Gear Suite et double footswitch multifonction.
• Routage flexible avec fonctionnement mono/stéréo, boucle d’effets reconfigurable, MIDI TRS, contrôle externe et USB-C.

UN PROCESSEUR MULTI-EFFETS BOSS PENSÉ POUR COMPLÉTER UN PEDALBOARD

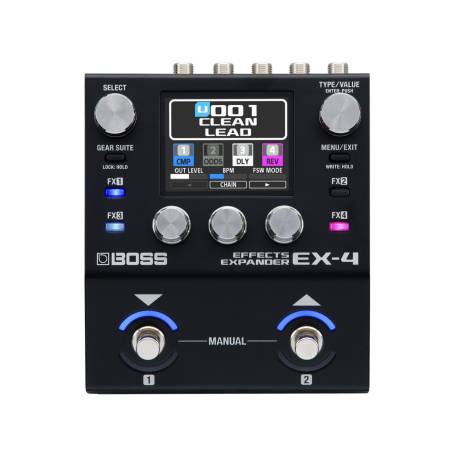

Le BOSS EX-4 Effects Expander adopte une approche différente du multi-effets destiné à la guitare et à la basse : il est conçu pour étendre un pedalboard existant sans imposer le remplacement des pédales déjà sélectionnées par le musicien.
Son format de 117 x 138 mm lui permet d’intégrer une configuration de scène ou de studio tout en donnant accès à une bibliothèque de 120 effets BOSS.
Cette collection couvre les principales familles de traitements : overdrives, distorsions, modulations, delays et reverbs, mais également des effets adaptés à la basse et des traitements emblématiques comme Slow Gear et Slicer.
Le BOSS EX-4 peut faire fonctionner jusqu’à quatre effets simultanément au sein des blocs FX1 à FX4.
Plusieurs occurrences d’un même effet peuvent également être utilisées, ce qui autorise des architectures impossibles avec une chaîne limitée à un seul exemplaire de chaque traitement.
À ces quatre blocs s’ajoutent des fonctions dédiées : Divider + Mixer, Send/Return, Foot Volume, Noise Suppressor 1, Noise Suppressor 2 et Global EQ.
L’égaliseur global reste indépendant de la construction des effets et permet d’adapter la réponse générale du pedalboard au système d’amplification ou au contexte de jeu.
L’EX-4 répond ainsi aussi bien aux besoins d’un guitariste souhaitant ajouter ponctuellement des textures à ses pédales analogiques qu’à ceux d’un bassiste recherchant plusieurs traitements numériques dans un espace réduit.
Pour la scène, ses mémoires permettent de préparer les configurations nécessaires à différents morceaux.
En studio, la diversité des effets facilite la création rapide de chaînes sans multiplier les pédales physiques.
Le routage peut être organisé en série, en parallèle ou selon des configurations wet/dry.
La boucle d’effets permet en outre d’insérer des pédales externes dans la chaîne interne du processeur.
Le résultat est un module d’expansion qui conserve les éléments centraux du pedalboard tout en ajoutant une architecture numérique programmable.
Le BOSS EX-4 constitue donc un véritable Effects Expander : son rôle est d’étendre les possibilités de traitement, de routage et de contrôle d’une configuration existante.
Cette logique le rend particulièrement pertinent lorsqu’un pedalboard doit rester compact tout en couvrant plusieurs morceaux, styles et organisations de signal.

120 EFFETS BOSS ET QUATRE BLOCS FX SIMULTANÉS

Le cœur du BOSS EX-4 repose sur une bibliothèque de 120 types d’effets et une architecture permettant d’exécuter quatre effets FX simultanément.
Les catégories disponibles couvrent notamment overdrive et distorsion, modulation, delay et reverb.
BOSS intègre également des traitements adaptés à la basse afin que l’EX-4 puisse être utilisé sur un pedalboard de bassiste sans se limiter aux applications guitare.
Des effets caractéristiques de l’univers BOSS tels que Slow Gear et Slicer élargissent encore les possibilités de création rythmique et de transformation du signal.
La possibilité d’employer plusieurs instances d’un même effet est importante dans la conception d’une chaîne complexe.
Elle permet par exemple de ne pas être limité par une architecture imposant un seul bloc de chaque catégorie.
Les quatre blocs FX ne représentent par ailleurs qu’une partie de l’architecture disponible.
Le Divider + Mixer apporte des possibilités de séparation et de recombinaison du signal.
Le Send/Return assure l’intégration des pédales externes.
Le Foot Volume fournit un bloc de volume pouvant être positionné dans la chaîne.
Deux Noise Suppressors indépendants sont disponibles pour gérer le bruit à différents endroits du routage.
Le Global EQ assure enfin la correction générale du signal en sortie.
Les configurations peuvent être réalisées en série, en parallèle ou en wet/dry, ce qui dépasse la logique d’un simple alignement linéaire d’effets.
Dans certaines configurations, le changement de mémoire peut également conserver intégralement les queues de delay et de reverb afin d’éviter leur coupure lors du passage d’un son à un autre.
Cette combinaison entre effets, blocs utilitaires et routage fait du BOSS EX-4 un outil destiné autant à la construction sonore qu’à l’extension fonctionnelle d’un pedalboard.

GEAR SUITE : CONFIGURER RAPIDEMENT CHAQUE EFFET

La fonction Gear Suite répond à une problématique fréquente des processeurs multi-effets : obtenir rapidement un réglage exploitable sans parcourir immédiatement chaque paramètre.
Chaque type d’effet dispose de plusieurs réglages Gear Suite dont les paramètres ont été préconfigurés.
La sélection s’effectue directement à l’aide d’une commande rotative.
Le musicien peut ainsi partir d’une configuration cohérente avant d’affiner le traitement selon son instrument, son amplification et le reste du pedalboard.
Gear Suite ne verrouille pas les réglages proposés.
Les paramètres d’effet restent modifiables afin de construire une version personnalisée du son sélectionné.
Les réglages favoris peuvent ensuite être sauvegardés pour être rappelés rapidement.
Cette organisation réduit le nombre d’opérations nécessaires lors de la création d’un son.
Elle est particulièrement utile sur scène lorsque la programmation doit rester lisible et reproductible.
Elle présente également un intérêt en studio lorsqu’il faut tester rapidement plusieurs directions sonores.
L’EX-4 associe ainsi accès immédiat et édition détaillée au lieu d’imposer une seule méthode de programmation.
Le musicien peut partir d’un réglage Gear Suite puis intervenir précisément sur les paramètres nécessaires.
Cette logique facilite aussi la découverte des 120 effets disponibles.
Elle permet de comparer rapidement plusieurs traitements avant de construire la chaîne définitive.
Les réglages personnalisés peuvent ensuite devenir des points de départ récurrents pour les configurations futures.
Gear Suite complète ainsi la vocation du BOSS EX-4 : fournir de nombreuses possibilités tout en maintenant un accès direct aux fonctions essentielles.

Pour musicmatos.com, l’intérêt du BOSS EX-4 réside dans son positionnement d’extension : quatre effets simultanés, des blocs utilitaires indépendants et une boucle reconfigurable permettent de conserver la personnalité d’un pedalboard existant tout en ajoutant une couche numérique programmable.

ÉCRAN COULEUR 2,4 POUCES ET COMMANDES DIRECTES

L’interface du BOSS EX-4 s’articule autour d’un écran graphique LCD couleur de 320 x 240 points.
Sa diagonale de 2,4 pouces permet d’afficher la chaîne de signal complète, les différents blocs d’effets, les paramètres d’édition et les menus.
Les boutons FX1, FX2, FX3 et FX4 donnent un accès direct aux quatre blocs principaux.
Une pression permet d’activer ou désactiver le bloc correspondant.
Une pression prolongée permet d’accéder aux paramètres d’édition.
Les couleurs des boutons évoluent en fonction des couleurs associées aux effets affichés à l’écran.
Cette correspondance visuelle facilite l’identification des blocs pendant la programmation.
Les commandes comprennent également MENU/EXIT et GEAR SUITE.
Un potentiomètre SELECT assure la navigation et un potentiomètre TYPE/VALUE intervient dans la sélection et l’édition.
Trois commandes numérotées 1 à 3 donnent accès aux paramètres affichés.
Cette disposition permet de travailler directement sur le processeur sans dépendre d’une succession de commandes identiques difficiles à identifier.
L’affichage graphique est particulièrement pertinent avec les routages complexes en série, parallèle ou wet/dry.
Il aide à comprendre la position des traitements dans la chaîne.
L’intégration de pédales externes via Send/Return bénéficie également de cette représentation du routage.
L’EX-4 privilégie ainsi une interaction visuelle et physique adaptée aux modifications rapides d’un pedalboard.

DOUBLE FOOTSWITCH MULTIFONCTION, MODES MANUAL ET MEMORY

Deux footswitches multifonctions constituent l’interface principale de contrôle au pied du BOSS EX-4.
Ils peuvent recevoir différentes assignations selon la manière dont le musicien souhaite exploiter le processeur.
Les fonctions disponibles comprennent notamment l’activation et la désactivation des blocs d’effets, le changement de mémoire, le Master Bypass et le Tap Tempo.
Le contrôle individuel de paramètres peut également être assigné.
Un système de LED couleur entoure les footswitches afin d’identifier visuellement leurs fonctions pendant le jeu.
Cette signalisation prend une importance particulière lorsque les commandes changent de rôle selon la mémoire ou le mode sélectionné.
Le mode Manual rapproche le fonctionnement de celui de pédales individuelles en donnant la priorité au contrôle direct des effets.
Le mode Memory est destiné à une utilisation basée sur des configurations mémorisées.
L’EX-4 propose 128 mémoires utilisateur pour enregistrer les sons personnalisés.
Il dispose en parallèle de 128 mémoires Preset pour guitare et basse.
Cette architecture permet de choisir entre une logique de pedalboard traditionnel et une logique de presets préparés morceau par morceau.
Les assignations approfondies offrent un niveau supplémentaire de personnalisation pour les utilisateurs qui souhaitent automatiser plusieurs fonctions.
L’entrée CTL/EXP permet encore d’étendre les possibilités de contrôle en temps réel.
Deux footswitches externes ou une pédale d’expression peuvent être raccordés.
Le BOSS EX-4 peut donc évoluer d’une utilisation directe à une configuration de commande plus élaborée sans modifier son architecture sonore.

BOUCLE D’EFFETS, STÉRÉO, MIDI TRS ET INTÉGRATION DES PÉDALES EXTERNES

La connectique audio repose sur quatre jacks permettant une exploitation mono ou stéréo.
L’entrée INPUT L/MONO est accompagnée d’une entrée INPUT R pouvant également assurer la fonction RETURN.
La sortie OUTPUT L/MONO est complétée par OUTPUT R qui peut servir de SEND.
Deux de ces connexions peuvent ainsi constituer une boucle d’effets destinée aux pédales externes.
L’intérêt ne se limite pas à connecter une pédale après le processeur : le bloc Send/Return peut être intégré au routage du BOSS EX-4.
Les pédales déjà présentes sur le pedalboard peuvent donc participer à une chaîne réorganisable avec les traitements internes.
Cette approche est particulièrement adaptée aux musiciens qui souhaitent conserver une overdrive, un fuzz, un compresseur ou tout autre effet externe spécifique.
L’EX-4 peut alors compléter ces pédales plutôt que les remplacer.
Les architectures série, parallèle et wet/dry augmentent les possibilités de combinaison entre traitements internes et externes.
La connectique MIDI IN et MIDI OUT au format jack miniature/TRS limite l’espace occupé par les connexions sur le pedalboard.
Le MIDI autorise l’intégration avec d’autres pédales MIDI, des systèmes de switching et des appareils fournissant une horloge externe.
Une entrée CTL1([3]),2([4])/EXP sur jack TRS 6,35 mm accueille les contrôleurs supplémentaires.
Le port USB est au format USB Type-C.
Cette connectique fait de l’EX-4 un processeur pouvant prendre place aussi bien dans une chaîne simple que dans un pedalboard piloté par MIDI.
L’utilisateur peut ainsi développer progressivement son système sans renoncer aux pédales qui constituent déjà son son principal.

TRAITEMENT AUDIO 32 BITS FLOTTANTS ET CONVERSION HAUTE RÉSOLUTION

Le moteur audio du BOSS EX-4 fonctionne à une fréquence d’échantillonnage de 48 kHz.
La conversion analogique-numérique est réalisée sur 24 bits avec la méthode AF, pour Adaptive Focus.
Cette technologie propriétaire Roland et BOSS est destinée à améliorer le rapport signal/bruit des convertisseurs analogique-numérique et numérique-analogique.
La conversion numérique-analogique fonctionne sur 32 bits.
Le traitement interne est réalisé en 32 bits à virgule flottante.
Ces données prennent une importance particulière dans une unité destinée à enchaîner plusieurs traitements simultanément.
Quatre blocs FX peuvent en effet fonctionner avec les blocs utilitaires et les différentes structures de routage.
Le niveau d’entrée nominal est de -10 dBu sur INPUT L/MONO et INPUT R/RETURN.
Le niveau d’entrée maximal atteint +7 dBu.
L’impédance d’entrée est de 1 MΩ sur ces deux entrées.
Les sorties OUTPUT L/MONO et OUTPUT R/SEND présentent un niveau nominal de -10 dBu.
Leur impédance de sortie est de 1 kΩ.
BOSS recommande une impédance de charge de 10 kΩ ou supérieure.
Ces spécifications permettent de situer précisément l’EX-4 dans une chaîne instrument/pedalboard et d’anticiper son raccordement au matériel environnant.
L’association du traitement 32 bits flottants, de la conversion N/A 32 bits et du routage interne constitue la base technique des 120 effets et des configurations complexes proposées par le processeur.

CARACTÉRISTIQUES :

• Type : processeur d’effets compact BOSS Effects Expander pour pedalboard.
• Fréquence d’échantillonnage : 48 kHz.
• Conversion analogique-numérique : 24 bits + méthode AF Adaptive Focus, technologie propriétaire Roland et BOSS destinée à améliorer le rapport signal/bruit des convertisseurs analogique-numérique et numérique-analogique.
• Conversion numérique-analogique : 32 bits.
• Traitement : 32 bits à virgule flottante.
• Effets : 120 types.
• Nombre maximal d’effets : 4 blocs FX1 à FX4 + 6 blocs dédiés Divider + Mixer, Send/Return, Foot Volume, Noise Suppressor 1, Noise Suppressor 2 et Global EQ.
• Mémoires : 128 mémoires utilisateur + 128 mémoires Preset.
• Niveau d’entrée nominal : INPUT L/MONO et INPUT R/RETURN : -10 dBu.
• Niveau d’entrée maximal : INPUT L/MONO et INPUT R/RETURN : +7 dBu.
• Impédance d’entrée : INPUT L/MONO et INPUT R/RETURN : 1 MΩ.
• Niveau de sortie nominal : OUTPUT L/MONO et OUTPUT R/SEND : -10 dBu.
• Impédance de sortie : OUTPUT L/MONO et OUTPUT R/SEND : 1 kΩ.
• Impédance de charge recommandée : OUTPUT L/MONO et OUTPUT R/SEND : 10 kΩ ou supérieure.
• Commutateurs : DOWN/1 et UP/2.
• Boutons : MENU/EXIT, GEAR SUITE, FX1, FX2, FX3 et FX4.
• Potentiomètres : SELECT, TYPE/VALUE et commandes 1 à 3.
• Écran : LCD graphique couleur 320 x 240 points, diagonale 2,4 pouces.
• Entrées audio : INPUT L/MONO et INPUT R/RETURN sur jacks 6,35 mm.
• Sorties audio : OUTPUT L/MONO et OUTPUT R/SEND sur jacks 6,35 mm.
• Connectique MIDI : MIDI IN et MIDI OUT sur jacks miniatures.
• Contrôle externe : CTL1([3]),2([4])/EXP sur jack TRS 6,35 mm.
• USB : port USB Type-C.
• Alimentation : entrée DC IN pour adaptateur secteur PSA-S Series.
• Consommation électrique : 300 mA.
• Accessoire fourni : Startup Guide.
• Accessoire fourni : feuillet « Read Me First ».
• Accessoire fourni : adaptateur secteur PSA-S Series.
• Accessoires fournis : 4 pieds en caoutchouc.
• Footswitch optionnel : BOSS FS-5U.
• Footswitch optionnel : BOSS FS-5L.
• Footswitch optionnel : BOSS FS-6.
• Footswitch optionnel : BOSS FS-7.
• Pédale d’expression optionnelle : BOSS FV-500L.
• Pédale d’expression optionnelle : BOSS FV-500H.
• Pédale d’expression optionnelle : BOSS EV-30.
• Pédale d’expression optionnelle : Roland EV-5.
• Câble TRS/MIDI optionnel : BMIDI-5-35.
• Câble TRS/MIDI optionnel : BMIDI-1-35.
• Câble TRS/MIDI optionnel : BMIDI-2-35.
• Câble optionnel : BCC-1-3535.
• Câble optionnel : BCC-2-3535.
• Largeur : 117 mm.
• Profondeur : 138 mm.
• Hauteur sans pieds en caoutchouc : 63 mm.
• Hauteur avec pieds en caoutchouc : 65 mm.
• Poids : 800 g.

ON A AIMÉ :

• Les 120 effets BOSS associés à quatre blocs FX utilisables simultanément.
• La boucle Send/Return permettant d’intégrer des pédales externes dans une chaîne réorganisable.
• Les routages série, parallèle et wet/dry pour construire des architectures dépassant une chaîne d’effets linéaire.
• Gear Suite, les 128 mémoires utilisateur et les 128 presets pour passer rapidement de la création au rappel d’un son.
• Le format de 117 x 138 mm réunissant écran couleur, MIDI, contrôle externe et connectique mono/stéréo.

FAQ musicmatos.com vous répond :

Combien d’effets peut-on utiliser simultanément avec le BOSS EX-4 ?

Le BOSS EX-4 permet d’utiliser jusqu’à quatre effets simultanément dans les blocs FX1 à FX4, y compris plusieurs occurrences d’un même type d’effet. Il dispose en complément des blocs Divider + Mixer, Send/Return, Foot Volume, Noise Suppressor 1, Noise Suppressor 2 et Global EQ.

Le BOSS EX-4 remplace-t-il un pedalboard traditionnel ?

Ce n’est pas son unique objectif. L’EX-4 a précisément été conçu pour compléter un pedalboard existant. Sa boucle d’effets permet d’intégrer des pédales externes au routage et de combiner celles-ci avec les effets internes BOSS.

Le BOSS EX-4 convient-il à la basse ?

Oui. Parmi ses 120 effets figurent des traitements adaptés à la basse et ses 128 presets sont prévus pour des applications guitare et basse. Son architecture peut donc compléter aussi bien un pedalboard de guitariste que de bassiste.

Peut-on connecter le BOSS EX-4 en stéréo ?

Oui. Ses quatre connexions audio permettent une utilisation mono ou stéréo. INPUT R peut également servir de RETURN et OUTPUT R de SEND lorsque deux prises sont utilisées pour constituer la boucle d’effets.

Le BOSS EX-4 possède-t-il une connexion MIDI ?

Oui. Le processeur dispose d’entrées et sorties MIDI au format jack miniature/TRS afin de communiquer avec des pédales MIDI, des systèmes de switching et des équipements fournissant une horloge externe.

Quelle est la différence entre les modes Manual et Memory ?

Le mode Manual privilégie une utilisation proche d’un ensemble de stompboxes avec contrôle direct des effets. Le mode Memory permet de rappeler des configurations programmées. L’EX-4 dispose de 128 mémoires utilisateur et 128 presets.

Peut-on brancher une pédale d’expression ou des footswitches supplémentaires ?

Oui. L’entrée CTL1([3]),2([4])/EXP accepte des contrôleurs externes. BOSS indique notamment la compatibilité avec les footswitches FS-5U, FS-5L, FS-6 et FS-7 ainsi qu’avec les pédales d’expression FV-500L, FV-500H, EV-30 et Roland EV-5.

NOS CONSEILS D' EXPERT :

• Exploitez la boucle d’effets pour préserver vos pédales principales : placez vos effets externes caractéristiques dans le bloc Send/Return et utilisez l’EX-4 pour compléter les familles de traitements absentes de votre pedalboard.
• Utilisez Gear Suite comme point de départ : sélectionnez une configuration préétablie, puis adaptez ses paramètres à votre guitare, votre basse, votre amplification et aux niveaux de vos autres pédales.
• Réservez le mode Memory aux changements complexes : préparez vos 128 mémoires utilisateur lorsque plusieurs paramètres doivent évoluer entre deux morceaux et utilisez le mode Manual lorsque vous souhaitez conserver une logique de stompboxes.
• Exploitez les routages parallèle et wet/dry : ils permettent de conserver une composante directe du signal ou de faire fonctionner plusieurs traitements sur des branches distinctes plutôt que de systématiquement empiler tous les effets en série.
