BIG BASE MK2

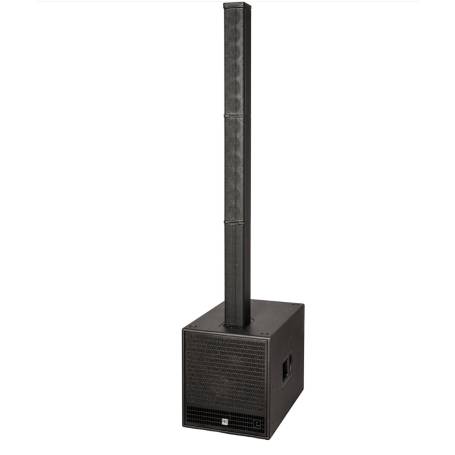

HK AUDIO BIG BASE MK2 - SYSTÈME COLONNE ACTIF ELEMENTS MK2 1500 W RMS

• Système ELEMENTS MK2 composé de 2 colonnes E 635 MK2, 1 SPACER et 1 subwoofer actif E 115 Sub A MK2
• Puissance de 1 500 W RMS avec réponse en fréquence étendue jusqu'à 35 Hz à -10 dB
• Diffusion horizontale de 90° conçue pour couvrir de manière homogène une audience pouvant atteindre 500 personnes
• DSP intégré avec contrôle à distance HK Audio DSP CONTROL et transmission audio réseau Milan-AVB

HK AUDIO BIG BASE MK2 : SYSTÈME DE SONORISATION COLONNE MODULAIRE ELEMENTS MK2

Le HK Audio BIG BASE MK2 est un système de sonorisation actif modulaire de la gamme ELEMENTS MK2 conçu pour les prestations professionnelles, la musique live, les DJ, les groupes, les conférences et les présentations.
Sa configuration associe deux éléments de colonne E 635 MK2, un élément SPACER et un subwoofer actif E 115 Sub A MK2 de 15 pouces.
Cette architecture permet de réunir dans un système vertical relativement compact la reproduction des fréquences graves, médiums et aiguës tout en bénéficiant du principe de diffusion propre aux systèmes de type line array.
ELEMENTS MK2 reprend en effet le principe d'une source sonore répartie verticalement afin de mieux contrôler la diffusion dans la zone d'écoute.
Le système est destiné à assurer une couverture régulière d'une salle ou d'un espace de prestation en limitant les écarts importants de niveau sonore entre les différentes zones du public.
La dispersion horizontale atteint 90 degrés, ce qui permet de couvrir une zone d'écoute étendue sans devoir multiplier inutilement les enceintes.
Cette diffusion contrôlée présente un intérêt particulier pour les conférences, les événements professionnels et les prestations musicales nécessitant une bonne intelligibilité sur une surface importante.
Elle convient également aux DJ et aux groupes recherchant une façade compacte capable de diffuser de la musique avec une couverture cohérente.
Le BIG BASE MK2 fonctionne en deux voies et intègre au total 13 haut-parleurs dans la configuration annoncée.
Les transducteurs utilisés comprennent notamment des haut-parleurs de 3,25 pouces dans les éléments de colonne et un haut-parleur de grave de 15 pouces dans le caisson de basses.
La puissance annoncée atteint 1 500 W RMS, avec une puissance en crête donnée pour 3 000 W.
Cette réserve d'amplification permet au système de répondre à des applications dépassant largement le cadre d'une simple sonorisation de proximité.
Selon HK Audio, la modularité de la gamme ELEMENTS MK2 permet également d'adapter la configuration aux besoins de chaque prestation.
Le BIG BASE MK2 constitue ainsi une base pouvant évoluer sans remettre en cause le principe général du système.
Cette approche modulaire est particulièrement adaptée aux prestataires, musiciens et utilisateurs professionnels souhaitant faire évoluer progressivement leur installation.

DIFFUSION 90° ET PRINCIPE LINE ARRAY ELEMENTS MK2

L'un des éléments essentiels du HK Audio BIG BASE MK2 réside dans l'utilisation du principe de fonctionnement des systèmes line array pour la section médium-aigu.
Contrairement à une enceinte traditionnelle fonctionnant comme une source relativement ponctuelle, les différents transducteurs de la colonne travaillent ensemble afin de former une source sonore répartie verticalement.
Cette architecture permet de mieux maîtriser la manière dont l'énergie acoustique est distribuée dans l'espace.
Le constructeur annonce une dispersion horizontale de 90°, suffisamment large pour couvrir une zone d'écoute importante tout en maintenant une directivité contrôlée.
L'objectif est d'obtenir une couverture plus régulière entre les auditeurs placés au centre de la salle et ceux positionnés latéralement.
Cette régularité de diffusion contribue également à réduire les différences de niveau sonore importantes entre les différentes zones d'écoute.
Dans une conférence ou une présentation, elle améliore la cohérence de l'intelligibilité de la parole.
Pour une prestation musicale, elle permet de maintenir une balance sonore plus homogène sur la zone destinée au public.
Le principe ELEMENTS MK2 facilite également la projection sonore sur une distance supérieure à celle obtenue avec de nombreux systèmes compacts conventionnels.
L'utilisation de deux éléments E 635 MK2 augmente la longueur effective de la source médium-aigu et participe directement à cette capacité de projection.
La disposition verticale limite parallèlement la dispersion inutile dans certaines directions et concentre davantage l'énergie vers la zone d'écoute.
Cette caractéristique est particulièrement intéressante dans les salles réverbérantes où une diffusion verticale excessive peut renforcer les réflexions sur le sol et le plafond.
Le système reste cependant conçu pour une mise en œuvre rapide et ne nécessite pas la mécanique de suspension d'un line array traditionnel.
Le concept ELEMENTS MK2 associe donc les avantages d'un système colonne modulaire à certains principes acoustiques employés dans les systèmes line array professionnels.
Le résultat recherché est une sonorisation uniforme, intelligible et adaptée aussi bien à la parole qu'à la diffusion musicale.

SUBWOOFER ACTIF E 115 SUB A MK2 ET EXTENSION DANS LE GRAVE

Le BIG BASE MK2 s'appuie sur le E 115 Sub A MK2, un subwoofer actif équipé d'un haut-parleur de 15 pouces chargé de reproduire les fréquences graves du système.
Le caisson utilise une structure en bois tandis que les éléments de colonne sont réalisés en aluminium.
Cette association répond aux contraintes différentes des deux sections : rigidité et volume acoustique pour le grave, finesse et rigidité mécanique pour les colonnes.
La réponse en fréquence globale annoncée descend à 38 Hz à -6 dB et jusqu'à 35 Hz à -10 dB.
Dans le haut du spectre, le système atteint respectivement 18 kHz à -6 dB et 20 kHz à -10 dB.
Cette bande passante permet au BIG BASE MK2 de prendre en charge aussi bien la reproduction de la parole que des programmes musicaux complets.
La présence du subwoofer 15 pouces est particulièrement importante pour les DJ, les groupes et les prestations nécessitant un registre grave disposant de davantage d'extension.
Elle permet également de dissocier le travail demandé à la section médium-aigu de celui nécessaire à la reproduction du grave.
La puissance disponible et la surface de membrane du haut-parleur de 15 pouces contribuent ainsi à augmenter la réserve dynamique du système.
Pour les applications nécessitant davantage d'énergie dans le grave, l'architecture ELEMENTS MK2 permet de faire évoluer la configuration.
Il est notamment possible d'intégrer les subwoofers ELEMENTS MK2 15 pouces dans des configurations plus élaborées.
HK Audio prévoit également une compatibilité avec le LINEAR 5 MK2 115 Sub A pour certaines applications.
Cette possibilité devient particulièrement intéressante lors de la création de configurations cardioïdes destinées à mieux contrôler la propagation des basses fréquences.
Un montage cardioïde permet notamment de réduire une partie de l'énergie grave dirigée vers l'arrière de la scène ou de l'installation.
Le BIG BASE MK2 ne constitue donc pas uniquement un système fermé : il peut servir de base à une installation plus importante en fonction des besoins de sonorisation.

Le principe du BIG BASE MK2 consiste à conserver la simplicité d'installation d'un système colonne tout en proposant une architecture modulaire capable d'évoluer en puissance, en portée et en contrôle de diffusion.

SYSTÈME ÉVOLUTIF JUSQU'À TROIS COLONNES E 635 MK2

La modularité constitue l'une des particularités essentielles de la gamme HK Audio ELEMENTS MK2.
Dans sa configuration BIG BASE MK2, le système utilise deux éléments de colonne E 635 MK2 reliés à la section amplifiée du système.
Lorsque l'application nécessite davantage de niveau ou une portée supplémentaire, il est possible d'ajouter une troisième colonne E 635 MK2.
Trois éléments constituent le nombre maximal de colonnes supporté par le subwoofer amplifié dans cette configuration.
L'utilisateur peut ainsi augmenter progressivement la capacité de la section médium-aigu sans devoir remplacer l'ensemble du système.
Cette évolutivité peut être intéressante pour une entreprise de prestation dont les besoins varient en fonction des événements.
Elle permet également à un groupe ou à un DJ de commencer avec une configuration donnée puis de l'étendre ultérieurement.
L'augmentation du nombre de colonnes agit notamment sur la longueur de la source acoustique et sur la capacité du système à projeter le son.
Elle peut également améliorer la réserve de niveau disponible lorsque la taille du public ou la distance de couverture augmente.
La modularité concerne également la section basse fréquence grâce aux différentes possibilités offertes par les subwoofers compatibles.
Il devient ainsi possible d'adapter une installation aux contraintes d'une salle, d'une scène ou d'un événement particulier.
Cette approche diffère d'un système colonne tout-en-un dont les possibilités d'évolution sont généralement limitées.
Le BIG BASE MK2 s'adresse donc aussi aux utilisateurs souhaitant disposer d'un système pouvant évoluer parallèlement à leur activité.
La configuration reste néanmoins basée sur un ensemble cohérent conçu autour de la gamme ELEMENTS MK2.
Cette cohérence facilite la mise en œuvre et permet de conserver le comportement acoustique propre au système HK Audio.

DSP INTÉGRÉ ET CONTRÔLE HK AUDIO DSP CONTROL

Le BIG BASE MK2 intègre un traitement numérique du signal permettant d'adapter le fonctionnement du système aux différentes conditions d'utilisation.
Des presets intégrés permettent d'utiliser rapidement le système sans devoir effectuer une programmation complexe du DSP.
Cette approche est particulièrement utile lors des installations mobiles où le temps de montage et de réglage doit rester limité.
Le système peut cependant aller beaucoup plus loin grâce au logiciel HK Audio DSP CONTROL.
Celui-ci permet d'accéder à distance aux fonctions de traitement et de configuration compatibles avec la plateforme DSP HK Audio.
L'utilisateur peut ainsi centraliser le contrôle du système depuis un ordinateur au lieu d'intervenir directement sur chaque enceinte ou élément amplifié.
Cette possibilité devient particulièrement utile avec plusieurs systèmes ou lorsque les enceintes sont installées dans des zones difficiles d'accès.
Le DSP assure également la cohérence entre les différents éléments composant le système.
Dans un contexte de prestation professionnelle, cette gestion numérique contribue à rendre les configurations reproductibles d'un événement à l'autre.
Elle permet également de conserver une architecture de contrôle homogène lors de l'ajout d'autres éléments compatibles.
Le BIG BASE MK2 dispose d'entrées et de sorties analogiques XLR ainsi que de connexions réseau RJ45.
Une sortie DSP XLR est également indiquée afin d'intégrer d'autres éléments dans la chaîne de diffusion.
Cette connectique répond aux besoins d'une installation de façade traditionnelle tout en permettant une exploitation en réseau.
L'utilisateur peut donc choisir entre une mise en œuvre conventionnelle et une infrastructure audio plus élaborée.
Cette double approche rend le système pertinent aussi bien pour une installation mobile simple que pour une prestation exploitant un réseau audio numérique.

MILAN-AVB : CONTRÔLE ET AUDIO SUR RÉSEAU

Le BIG BASE MK2 prend en charge la gestion à distance et la diffusion audio utilisant la technologie Milan-AVB.
Cette architecture permet d'utiliser le réseau Ethernet comme moyen de transport des informations de contrôle et du signal audio numérique.
Le système peut ainsi transmettre les données nécessaires par l'intermédiaire d'un seul câble réseau dans les configurations compatibles.
Cette possibilité simplifie le câblage d'installations professionnelles comportant plusieurs éléments de diffusion.
Elle réduit notamment le nombre de liaisons distinctes nécessaires entre le poste de contrôle et certaines enceintes du système.
Le protocole Milan s'appuie sur les technologies AVB destinées au transport déterministe de signaux audio sur réseau Ethernet.
Dans le contexte du BIG BASE MK2, cette fonction complète la connectique analogique XLR traditionnelle plutôt que de l'empêcher.
L'utilisateur peut ainsi choisir l'architecture correspondant le mieux à son environnement technique.
Une prestation simple pourra fonctionner avec des liaisons audio analogiques conventionnelles.
Une installation plus importante pourra exploiter le réseau pour centraliser davantage le contrôle et la distribution des signaux.
L'intérêt devient particulièrement évident lorsqu'un parc comprend plusieurs équipements HK Audio compatibles avec la même logique réseau.
Cette infrastructure facilite alors la supervision depuis un poste unique.
Elle répond également à l'évolution des systèmes de sonorisation professionnels vers des architectures audio sur IP.
Le BIG BASE MK2 conserve ainsi la simplicité d'un système colonne tout en intégrant des fonctions habituellement rencontrées dans des installations de diffusion plus complexes.
Cette combinaison participe directement à sa polyvalence pour les prestations, l'événementiel et les installations professionnelles.

JUSQU'À 500 PERSONNES SELON LES CONDITIONS D'UTILISATION

HK Audio positionne le BIG BASE MK2 pour une capacité d'audience pouvant atteindre 500 personnes.
Cette valeur doit cependant être interprétée comme une indication d'application et non comme une capacité absolue valable dans toutes les situations.
Le nombre réel de personnes pouvant être sonorisées dépend directement du contenu diffusé.
Une conférence ou une présentation nécessitant principalement de la voix impose par exemple des contraintes différentes d'un concert ou d'un set DJ à fort niveau sonore.
La taille et la géométrie de la salle influencent également la portée utile du système.
La distance entre les enceintes et les derniers auditeurs constitue un autre paramètre important.
L'acoustique de la pièce, la réverbération et la présence d'éléments absorbants modifient également le résultat.
Enfin, le niveau sonore maximal recherché peut fortement faire varier la capacité réelle d'une installation.
Pour une conférence ou une présentation, le BIG BASE MK2 pourra donc couvrir une audience importante grâce à sa directivité et à son intelligibilité.
Pour une prestation DJ ou un groupe nécessitant une pression acoustique supérieure, il faudra tenir compte de la réserve nécessaire dans le grave et dans les crêtes musicales.
La possibilité d'ajouter une troisième colonne ou des subwoofers supplémentaires prend alors tout son sens.
Le système peut ainsi être adapté au programme réellement diffusé plutôt que dimensionné uniquement en fonction du nombre de personnes présentes.
Cette méthode de dimensionnement est essentielle en sonorisation professionnelle.
Elle évite de considérer le chiffre de 500 personnes indépendamment des conditions réelles d'exploitation.
Le BIG BASE MK2 reste néanmoins destiné à des prestations significativement plus importantes que celles habituellement confiées à un petit système colonne portable.

CARACTÉRISTIQUES :

• Composition du système : 2 E 635 MK2, 1 SPACER et 1 E 115 Sub A MK2
• Amplification : actif, système amplifié
• Application : façade
• Bluetooth : non
• Caisson de basse inclus : oui
• Catégorie : installation et prestation
• Contrôle externe : application
• Couleur : noir
• DSP : oui
• Diamètre des haut-parleurs : 3,25 pouces et 15 pouces
• Dispersion horizontale : 90 degrés
• Entrées : XLR et RJ45
• Nombre de haut-parleurs : 13
• Nombre de personnes maximal : jusqu'à 500 personnes selon le contenu du programme, la salle et le niveau sonore maximal souhaité
• Nombre de voies : 2 voies
• Puissance : 1 500 W
• Puissance / type : RMS
• Puissance crête / type : RMS
• Puissance en crête : 3 000 W
• Sorties : Link XLR, RJ45 et XLR DSP
• Type : système colonne
• Réponse en fréquence à -6 dB : 38 Hz - 18 kHz
• Réponse en fréquence à -10 dB : 35 Hz - 20 kHz
• Structure des colonnes : aluminium
• Structure du caisson de basses : bois
• Évolution du système : possibilité d'ajouter une troisième colonne E 635 MK2, nombre maximal supporté par le subwoofer amplifié
• Extension des graves : association possible avec les subwoofers ELEMENTS MK2 15 pouces et LINEAR 5 MK2 115 SUB A, notamment pour des configurations cardioïdes
• Contrôle : presets intégrés ou logiciel HK Audio DSP CONTROL
• Réseau audio : contrôle à distance et diffusion audio Milan-AVB via liaison réseau compatible
• Poids : 58 kg

ON A AIMÉ :

• La diffusion horizontale de 90° associée au principe de source ligne ELEMENTS MK2.
• La puissance de 1 500 W RMS associée au subwoofer actif de 15 pouces.
• La possibilité d'ajouter une troisième colonne E 635 MK2 pour augmenter la portée du système.
• Le DSP contrôlable à distance avec le logiciel HK Audio DSP CONTROL.
• La compatibilité réseau Milan-AVB et les possibilités d'évolution de la section grave.

FAQ musicmatos.com vous répond :

À quels types de prestations le HK Audio BIG BASE MK2 est-il destiné ?

Le BIG BASE MK2 est conçu pour les conférences, présentations, événements live, DJ, groupes et prestations nécessitant une façade professionnelle à diffusion contrôlée.

Combien de personnes peut-on sonoriser avec le BIG BASE MK2 ?

HK Audio indique une capacité pouvant atteindre 500 personnes. Cette valeur dépend cependant du programme diffusé, de la salle, de la distance de couverture et du niveau sonore maximal recherché.

Peut-on augmenter la puissance du BIG BASE MK2 ?

Oui. Une troisième colonne E 635 MK2 peut être ajoutée afin d'augmenter la capacité et la portée de la section médium-aigu. Trois colonnes constituent le nombre maximal supporté par le subwoofer amplifié dans cette configuration.

Peut-on ajouter des caissons de basses au BIG BASE MK2 ?

Oui. L'architecture ELEMENTS MK2 permet de faire évoluer la section grave et d'utiliser notamment des subwoofers ELEMENTS MK2 15 pouces. Le LINEAR 5 MK2 115 SUB A peut également être intégré dans certaines configurations, notamment cardioïdes.

Le BIG BASE MK2 peut-il être piloté depuis un ordinateur ?

Oui. Le système peut être configuré et contrôlé avec le logiciel HK Audio DSP CONTROL. Des presets intégrés permettent également une exploitation rapide sans contrôle informatique permanent.

Le BIG BASE MK2 possède-t-il une connexion réseau audio ?

Oui. Le système prend en charge le contrôle réseau et la diffusion audio Milan-AVB dans une infrastructure compatible, via ses connexions RJ45.

Le BIG BASE MK2 possède-t-il le Bluetooth ?

Non. Le BIG BASE MK2 est destiné à une utilisation professionnelle basée sur des liaisons audio XLR et sur les fonctions réseau disponibles par RJ45.

NOS CONSEILS D' EXPERT :

• Positionnement : exploitez la hauteur des colonnes pour dégager la section médium-aigu au-dessus des premiers rangs du public et conserver une diffusion homogène.
• Dimensionnement : ne dimensionnez pas uniquement le système en fonction du nombre de personnes. Prenez également en compte le type de programme, la distance de couverture, l'acoustique de la salle et le niveau sonore nécessaire.
• Extension : pour une prestation musicale demandant davantage de portée, envisagez l'ajout d'une troisième E 635 MK2. Pour augmenter principalement l'impact dans le grave, privilégiez plutôt l'ajout de subwoofers compatibles.
• Réseau : pour une installation comportant plusieurs équipements compatibles, l'utilisation de HK Audio DSP CONTROL et de Milan-AVB permet de centraliser davantage le pilotage et la distribution audio.
