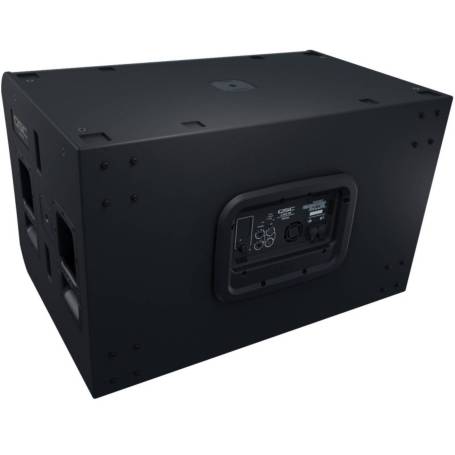

QSC LS218 – CAISSON DE BASSES ACTIF DOUBLE 18 POUCES 5000 W AVEC DANTE

• Deux haut-parleurs de 18 pouces (460 mm) et amplification classe D de 5000 W en crête.
• Pression acoustique maximale de 141 dB SPL en crête à 1 mètre.
• Technologie Acoustic Linear Phase (ALP), fonctionnement cardioïde et réseau audio Dante.
• Intégration avec les systèmes line array QSC LA108 et LA112, en configuration horizontale ou verticale.

QSC LS218 : UN DOUBLE 18 POUCES POUR LES SYSTÈMES DE SONORISATION PROFESSIONNELS

Le QSC LS218 appartient à la gamme L Class de QSC, dédiée aux systèmes de sonorisation actifs modulaires. Ce caisson de basses amplifié intègre deux haut-parleurs de 18 pouces à radiation directe, associés à une amplification classe D développant une puissance de 5000 W en crête.
Conçu pour compléter des systèmes de diffusion à forte capacité acoustique, il délivre une pression sonore maximale annoncée de 141 dB SPL en crête à un mètre. Sa réponse en fréquence s'étend de 41 à 98 Hz à -6 dB, avec une plage utilisable de 35 à 111 Hz à -10 dB selon les données constructeur.
Cette architecture double 18 pouces permet de constituer une assise grave adaptée aux concerts, prestations événementielles, productions audiovisuelles, installations professionnelles et systèmes line array déployés sur scène.
Le LS218 combine traitement numérique, amplification intégrée, distribution audio analogique, connectivité réseau Dante et possibilités de configuration acoustique. Il convient ainsi aussi bien aux systèmes autonomes qu'aux installations comprenant plusieurs caissons et enceintes QSC.
Son coffret en contreplaqué de bouleau de 15 mm, protégé par un revêtement Polyurea, répond aux contraintes de manutention et d'utilisation rencontrées dans les environnements professionnels.

AMPLIFICATION CLASSE D 5000 W ET DEUX HAUT-PARLEURS DE 460 MM

Le QSC LS218 dispose de deux transducteurs basse fréquence de 460 mm, soit 18 pouces chacun. Ces haut-parleurs fonctionnent dans une enceinte à radiation directe, une conception destinée à restituer les basses fréquences avec un niveau de pression acoustique élevé.
L'amplification intégrée de 5000 W en crête utilise une architecture classe D associée à une correction du facteur de puissance (PFC). Cette solution permet d'alimenter le système à partir d'une source secteur compatible tout en conservant une configuration active ne nécessitant aucun amplificateur externe.
La puissance annoncée correspond à une valeur de crête et ne doit pas être assimilée à une puissance continue RMS.
Le LS218 atteint une pression acoustique maximale nominale de 141 dB SPL en crête à un mètre, suivant les conditions de mesure spécifiées par QSC.
Le système intègre également un refroidissement par ventilateur à vitesse variable et faible niveau sonore. Cette ventilation participe à la gestion thermique de l'électronique d'amplification.
Le fonctionnement actif simplifie la mise en œuvre : le traitement acoustique et l'amplification sont directement associés aux transducteurs du caisson, tandis que les paramètres de fonctionnement peuvent être adaptés aux besoins du système.

TECHNOLOGIE QSC ACOUSTIC LINEAR PHASE (ALP)

Le LS218 bénéficie de la technologie Acoustic Linear Phase, développée par QSC pour favoriser la cohérence de phase au sein de ses systèmes de sonorisation compatibles.
La relation de phase entre les différentes voies constitue un paramètre déterminant dans le raccordement acoustique entre les caissons de basses et les enceintes de diffusion principales.
Avec la conception ALP, QSC vise une meilleure cohérence temporelle et acoustique lors de l'association des éléments de la gamme L Class.
Cette technologie facilite notamment l'intégration du LS218 avec les enceintes line array actives LA108 et LA112.
Dans un système correctement configuré, elle contribue à maîtriser les interactions entre les différentes sources acoustiques au voisinage des fréquences de raccordement.
L'intérêt est particulièrement marqué dans les installations comportant plusieurs enceintes et plusieurs caissons, où la sommation des signaux doit rester cohérente.
Le traitement ALP constitue ainsi l'un des éléments essentiels de l'architecture du LS218, au même titre que son amplification et ses possibilités de configuration réseau.

CONFIGURATION CARDIOÏDE POUR MAÎTRISER LA DIFFUSION DES BASSES FRÉQUENCES

Le QSC LS218 peut fonctionner en diffusion omnidirectionnelle ou participer à une configuration cardioïde comprenant au minimum deux caissons LS218.
En fonctionnement omnidirectionnel, l'énergie des basses fréquences se propage autour de la source selon les caractéristiques acoustiques de l'installation et de l'environnement.
Une configuration cardioïde exploite au contraire l'interaction contrôlée entre plusieurs caissons afin de privilégier la diffusion vers l'avant et de réduire une partie de l'énergie acoustique dirigée vers les côtés et l'arrière.
Cette technique présente un intérêt pour les scènes de concert, où l'accumulation de basses fréquences derrière les systèmes de façade peut compliquer les conditions d'écoute des musiciens et le travail des microphones.
Elle peut également être utilisée dans des installations où l'on souhaite limiter les émissions de basses fréquences dans certaines directions.
La directivité obtenue dépend de la disposition physique des caissons, du paramétrage choisi et des conditions acoustiques réelles.
Le LS218 fournit ainsi une solution adaptée à la constitution de groupes de subwoofers dont le comportement directionnel peut être organisé en fonction des contraintes de diffusion.

RÉSEAU DANTE, AUDIO ANALOGIQUE ET DISTRIBUTION EN CASCADE

Le LS218 combine des connexions audio analogiques sur XLR et une interface audio numérique en réseau compatible Dante.
Une entrée XLR femelle permet de recevoir un signal analogique provenant d'une console de mixage, d'un processeur audio ou d'une autre source compatible. Une sortie XLR mâle assure le renvoi du signal vers un autre équipement.
Deux connecteurs RJ45 EtherCON sont dédiés aux connexions réseau Dante et aux fonctions QSC SysNav, avec possibilités de liaison d'entrée et de renvoi.
Cette connectivité permet d'intégrer les caissons dans une infrastructure audio numérique en réseau et de faciliter la distribution des signaux entre plusieurs éléments du système.
Le LS218 dispose également de deux connexions secteur PowerCON TRUE1, destinées à l'entrée d'alimentation et à la distribution secteur en cascade selon les limitations électriques prescrites par le constructeur.
L'association de l'audio analogique, du réseau Dante et des connexions secteur traversantes contribue à rationaliser le câblage des installations comprenant plusieurs enceintes actives.
Cette architecture convient notamment aux configurations de tournée, aux prestations événementielles et aux installations fixes nécessitant une organisation structurée des liaisons audio et électriques.

CONTRÔLE DU SYSTÈME, AFFICHEUR COULEUR ET QSC SYSNAV

Le QSC LS218 intègre une interface de contrôle locale comprenant un afficheur couleur de 61 mm, soit 2,4 pouces, avec une résolution de 240 x 320 pixels.
Un encodeur rotatif avec fonction de validation ainsi que deux boutons dédiés aux fonctions Menu et ID facilitent les opérations de navigation et d'identification.
Des indicateurs lumineux permettent de visualiser l'alimentation, l'activation du limiteur, l'état de veille et la présence de signal.
Pour les configurations comprenant plusieurs enceintes, l'écosystème QSC SysNav (System Navigator) apporte des fonctions de configuration et de gestion des éléments compatibles de la gamme L Class.
La possibilité de superviser et d'organiser les équipements au sein d'un système constitue un avantage dans les installations comportant plusieurs zones de diffusion ou plusieurs ensembles de caissons.
Le LS218 dispose également d'un mode DEEP sélectionnable, destiné à étendre la restitution vers les très basses fréquences.
Le choix de ce mode doit tenir compte du programme sonore, du niveau acoustique recherché et de l'équilibre général du système.

L'avis MusicMatos : « Le QSC LS218 se distingue par l'association d'une architecture double 18 pouces, de la technologie Acoustic Linear Phase et d'une connectivité Dante. Son intérêt réside autant dans sa capacité de diffusion des basses fréquences que dans son intégration à un système L Class complet. »

ASSOCIATION AVEC LES ENCEINTES LINE ARRAY QSC LA108 ET LA112

Le LS218 a été développé pour fonctionner notamment avec les enceintes line array actives QSC LA108 et LA112.
L'association de ces références permet de concevoir un système complet dans lequel les caissons assurent la reproduction du registre grave et les enceintes line array prennent en charge les autres bandes de fréquences selon la configuration choisie.
Le LS218 accepte différentes solutions de déploiement, notamment l'utilisation de cadres ou d'adaptateurs pour montage au sol, ainsi que de mâts d'enceintes compatibles.
Deux inserts filetés M20 autorisent l'installation de mâts suivant les orientations et les contraintes de montage prévues par QSC.
Les caissons peuvent être intégrés dans des configurations horizontales ou verticales avec les accessoires appropriés.
Pour un équilibre de système indicatif, QSC recommande un rapport de trois enceintes LA112 pour un LS218, ou de quatre enceintes LA108 pour un LS218.
Ces rapports constituent des points de départ pour le dimensionnement et doivent être adaptés à la surface à couvrir, au niveau sonore attendu, au contenu spectral du programme et aux contraintes de l'installation.
La modularité du système permet ensuite d'augmenter le nombre de caissons et d'enceintes en fonction des besoins de diffusion.

COFFRET EN BOULEAU, FIXATIONS PROFESSIONNELLES ET INSTALLATION

Le coffret du QSC LS218 utilise un contreplaqué de bouleau de 15 mm recouvert d'une finition Polyurea noire. Cette construction vise à protéger l'enceinte contre les contraintes mécaniques liées à l'exploitation professionnelle.
Une grille frontale en acier thermolaqué protège les haut-parleurs des contacts accidentels pendant l'utilisation et les opérations de manutention.
Les dimensions du LS218 sont de 638 mm de hauteur, 1023 mm de largeur et 696 mm de profondeur, pour un poids net de 83,5 kg.
Le caisson est proposé sans roulettes intégrées. Des accessoires de transport et de manutention peuvent être utilisés selon les besoins.
Le châssis dispose de deux inserts M20 destinés aux solutions de montage sur mât et de points de fixation M10 prévus pour des configurations d'installation spécifiques.
Toute suspension ou installation au-dessus du public doit impérativement respecter les prescriptions de QSC et utiliser des accessoires de fixation certifiés et compatibles.
Grâce à ses différentes possibilités de déploiement, le LS218 peut être intégré dans des systèmes mobiles comme dans des installations fixes, en tenant compte des contraintes de charge, de stabilité et de sécurité.

GARANTIE QSC ET EXPLOITATION À LONG TERME

Le QSC LS218 bénéficie d'une garantie constructeur pouvant atteindre six ans, sous réserve d'enregistrer le produit dans les 30 jours suivant son achat et de respecter les conditions de garantie applicables.
La gamme L Class bénéficie d'une couverture constructeur de trois ans, prolongée de trois années supplémentaires après enregistrement éligible.
Cette garantie accompagne une conception pensée pour les utilisations régulières dans les systèmes de sonorisation professionnels.
Le choix des connexions, la construction du coffret et les possibilités de gestion système permettent d'intégrer le LS218 dans une infrastructure évolutive où les configurations peuvent être adaptées aux besoins de chaque prestation.

CARACTÉRISTIQUES :

• Marque : QSC.
• Modèle : LS218.
• Catégorie : Sonorisation professionnelle.
• Type : Caisson de basses actif à radiation directe.
• Série : QSC L Class.
• Nombre de haut-parleurs : 2.
• Diamètre des haut-parleurs : 2 x 18 pouces, soit 2 x 460 mm.
• Amplification : Classe D avec correction du facteur de puissance.
• Puissance annoncée : 5000 W en crête.
• Puissance en crête : 5000 W.
• Pression acoustique maximale : 141 dB SPL en crête à 1 m.
• Réponse en fréquence à -6 dB : 41 Hz à 98 Hz.
• Réponse en fréquence minimale à -10 dB : 35 Hz.
• Réponse en fréquence maximale à -10 dB : 111 Hz.
• Réponse maximale communiquée par le distributeur : 100 Hz, seuil de mesure non précisé.
• Technologie acoustique : QSC Acoustic Linear Phase (ALP).
• Modes de diffusion : Omnidirectionnel ou cardioïde avec au minimum deux caissons.
• Traitement basse fréquence : Mode DEEP sélectionnable.
• Audio numérique : Dante.
• Gestion réseau : QSC SysNav.
• Entrées audio et alimentation : XLR, RJ45 EtherCON et PowerCON TRUE1.
• Sorties audio et alimentation : XLR, RJ45 EtherCON et PowerCON TRUE1.
• Entrée analogique : 1 XLR femelle.
• Sortie analogique : 1 XLR mâle.
• Connexions réseau : 2 RJ45 EtherCON.
• Connexions secteur : 2 PowerCON TRUE1, entrée et sortie.
• Alimentation électrique : 100 à 240 V alternatif, 50 à 60 Hz.
• Refroidissement : Ventilateur à vitesse variable.
• Écran : Afficheur couleur 61 mm, résolution 240 x 320 pixels.
• Commandes : Encodeur rotatif à validation et boutons Menu et ID.
• Voyants : Alimentation, limiteur, veille et deux indicateurs de signal.
• Matériau du coffret : Contreplaqué de bouleau de 15 mm.
• Finition : Revêtement Polyurea.
• Grille : Acier thermolaqué.
• Inserts pour mâts : 2 filetages M20.
• Points de fixation : 6 inserts M10 selon la fiche technique constructeur.
• Orientation : Horizontale ou verticale avec accessoires compatibles.
• Enceintes associées : QSC LA108 et LA112.
• Roulettes intégrées : Non.
• Accessoire inclus : Câble secteur PowerCON TRUE1.
• Garantie constructeur : Jusqu'à 6 ans après enregistrement dans les 30 jours suivant l'achat, sous conditions.
• Couleur : Noir RAL 9011.
• Dimensions (hauteur x largeur x profondeur) : 638 x 1023 x 696 mm.
• Poids net : 83,5 kg.

ON A AIMÉ :

• La double motorisation 18 pouces associée à une amplification classe D de 5000 W en crête.
• La pression acoustique maximale de 141 dB SPL et la restitution des graves jusqu'à 35 Hz à -10 dB.
• La technologie Acoustic Linear Phase facilitant l'association acoustique avec les enceintes QSC L Class.
• Le mode cardioïde et les possibilités de distribution audio analogique et Dante.
• La modularité des installations avec les enceintes LA108 et LA112, en orientation horizontale ou verticale.

FAQ musicmatos.com vous répond :

Quelle est la puissance du QSC LS218 ?

Le QSC LS218 utilise une amplification classe D de 5000 W en crête et deux haut-parleurs de 18 pouces. Sa pression acoustique maximale est annoncée à 141 dB SPL en crête à un mètre.

Quelle est la réponse en fréquence du QSC LS218 ?

La fiche constructeur indique une réponse de 41 à 98 Hz à -6 dB et une plage de 35 à 111 Hz à -10 dB. Le caisson propose également un mode DEEP pour étendre la restitution dans l'extrême grave.

Le QSC LS218 peut-il fonctionner en cardioïde ?

Oui. Une configuration cardioïde nécessite au minimum deux caissons LS218, disposés et paramétrés conformément aux recommandations QSC afin de réduire l'énergie acoustique rayonnée vers l'arrière.

Le LS218 est-il compatible avec un réseau Dante ?

Oui. Deux connexions EtherCON RJ45 permettent d'intégrer le caisson dans une infrastructure audio Dante et d'utiliser les fonctions réseau QSC SysNav.

Combien de LA108 ou de LA112 peut-on associer à un LS218 ?

QSC recommande, comme point de départ, quatre enceintes LA108 ou trois enceintes LA112 pour un caisson LS218. Le dimensionnement définitif dépend du niveau sonore et des conditions d'exploitation.

Peut-on utiliser le LS218 avec une console de mixage analogique ?

Oui. Le LS218 possède une entrée audio XLR analogique et une sortie XLR de renvoi. Le réseau Dante n'est donc pas obligatoire pour exploiter le caisson.

Quelle est la garantie du QSC LS218 ?

Le LS218 bénéficie d'une garantie QSC de trois ans, extensible à six ans après enregistrement éligible dans les 30 jours suivant l'achat, conformément aux conditions constructeur.

NOS CONSEILS D' EXPERT :

• Dimensionner le système : utiliser les ratios QSC de 1 LS218 pour 3 LA112 ou 4 LA108 comme base de calcul, puis adapter le nombre de caissons à la couverture et au niveau sonore recherchés.
• Optimiser la directivité : dans une configuration comportant plusieurs LS218, étudier le positionnement cardioïde pour réduire l'énergie basse fréquence derrière la façade.
• Organiser les connexions : exploiter les liaisons Dante et SysNav lorsque plusieurs enceintes doivent être configurées ou supervisées. Respecter impérativement les limites d'alimentation des sorties PowerCON TRUE1.
• Sécuriser l'installation : prévoir une manutention adaptée aux 83,5 kg du caisson et utiliser exclusivement les accessoires de montage compatibles et les procédures de sécurité prescrites par QSC.
