AVANTIS-U-PACK

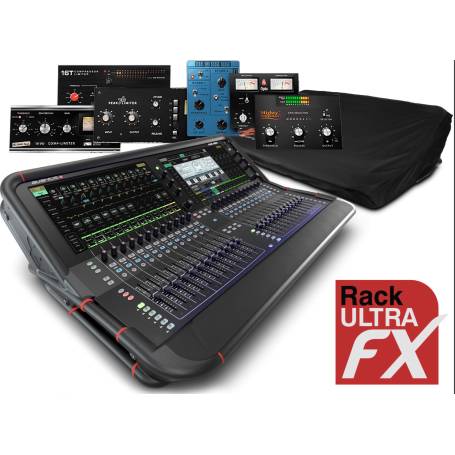

ALLEN & HEATH AVANTIS-U-PACK : CONSOLE NUMÉRIQUE AVANTIS ULTRA, DPACK ET HOUSSE

• Pack comprenant la console Avantis Ultra à deux écrans, le dPack et une housse de protection.
• Moteur XCVI FPGA à 96 kHz : 96 canaux d’entrée et 56 bus configurables.
• 24 processeurs Dyn8, 12 moteurs RackExtra FX et 8 moteurs RackUltra FX.
• 24 faders motorisés, deux écrans tactiles Full HD de 15,6 pouces et connexion SLink pour les extensions audio.

AVANTIS ULTRA : LE MOTEUR DE MIXAGE XCVI INTÉGRÉ À LA CONSOLE

L’Allen & Heath AVANTIS-U-PACK réunit la console de mixage numérique Avantis Ultra, les traitements dPack et une housse de protection adaptée à la console. L’Avantis occupe une place entre les gammes SQ et dLive du fabricant. Elle reprend la technologie de traitement XCVI FPGA dans une architecture autonome : le moteur audio est intégré à la console, sans MixRack distinct nécessaire à son fonctionnement.

Cette configuration s’adresse aux régies de façade, aux régies retours, aux salles de spectacle et aux prestataires qui souhaitent organiser un système de mixage autour d’une surface à deux écrans. Les entrées et sorties locales permettent de démarrer avec les connexions de la console ; le port SLink et les cartes optionnelles servent ensuite à dimensionner le système selon le plateau, les régies et les équipements déjà présents dans le parc. Le châssis entièrement métallique associe une structure robuste à un format transportable pour cette catégorie de console.

96 CANAUX, 56 BUS ET UN TRAITEMENT AUDIO À 96 KHZ

Le moteur XCVI FPGA de l’Avantis Ultra fonctionne à une fréquence d’échantillonnage de 96 kHz. Avec le dPack, la console propose 96 canaux d’entrée disposant des traitements de voie, ainsi que 56 bus configurables. Les canaux comprennent notamment les filtres passe-haut et passe-bas, le gate, l’égaliseur paramétrique, le compresseur et le délai. Les sorties de mixage disposent également de leurs propres outils de traitement.

Cette architecture permet de préparer des configurations comprenant de nombreuses sources, des groupes, des départs auxiliaires et des matrices. Les 96 canaux désignent la capacité de traitement de la console : ils ne signifient pas que 96 prises micro sont présentes sur son panneau arrière. L’Avantis Ultra comporte 12 entrées analogiques XLR locales. Pour connecter davantage de sources physiques, il faut prévoir des expandeurs ou des interfaces adaptés à la configuration.

SOMMATION SUR 96 BITS ET COHÉRENCE DE PHASE

L’architecture XCVI utilise une profondeur de calcul adaptée aux différentes étapes du traitement. Pour la sommation des bus, Allen & Heath indique un accumulateur sur 96 bits en arithmétique fixe. Cette précision interne contribue à limiter les erreurs de calcul lorsque de nombreuses sources sont réunies dans un mix. Il convient de distinguer cette caractéristique de la résolution d’un fichier enregistré ou de celle des convertisseurs : « 96 bits » décrit ici l’accumulateur employé pour la sommation, et non un format audio de sortie.

Le système compense la latence de traitement des bus pour aligner les signaux qui rejoignent une sortie de mixage de même type par différents chemins internes. Une source envoyée directement vers le mix principal peut ainsi être réunie avec cette même source passant par un groupe, sans décalage dû à ces routages compensés. Les traitements DEEP de voie bénéficient également de cette compensation, ce qui facilite la compression parallèle lorsque les chemins utilisés entrent dans ce cadre.

Allen & Heath annonce une latence système de 0,7 ms pour un trajet analogique de l’entrée à la sortie. Cette valeur ne doit toutefois pas être étendue indistinctement à tous les traitements externes ou à tous les montages parallèles. Les processeurs Dyn8, les effets insérés et les inserts externes ne bénéficient pas de la même compensation automatique ; certains routages particuliers demandent aussi une vérification de l’alignement. Sur une configuration parallèle critique, une mesure et, si nécessaire, un ajustement manuel du délai restent appropriés.

DPACK : 24 DYN8 ET TRAITEMENTS DEEP INTÉGRÉS

Le dPack fourni avec l’Avantis Ultra étend l’architecture Avantis standard de 64 à 96 canaux et de 42 à 56 bus. Il donne également accès à des traitements issus de la gamme dLive, directement dans la console. Les modèles DEEP comprennent des préamplificateurs virtuels, des compresseurs et des expandeurs. Ils prennent place dans le traitement des voies et des mixages sans occuper les emplacements RackExtra FX.

Le pack comprend 24 instances Dyn8. Chaque instance associe quatre bandes d’égalisation dynamique et quatre bandes de compression multibande. Elle peut servir à maîtriser une zone de fréquences seulement lorsqu’elle dépasse un seuil, à stabiliser une voix dont le timbre varie ou à travailler la dynamique d’un sous-groupe. Le dPack comprend également le préamplificateur virtuel Dual Stage Valve et l’égaliseur paramétrique NEQ12 à 12 bandes, utilisable sur les sorties de mixage compatibles.

La capacité de mixage de l’Avantis Ultra, sa connectique locale et ses extensions remplissent trois rôles différents : traiter les sources, les raccorder physiquement et distribuer les signaux.

12 RACKEXTRA FX ET 8 RACKULTRA FX

L’Avantis Ultra dispose de 12 moteurs d’effets RackExtra FX stéréo, avec des retours dédiés. Ils constituent une première ressource pour les réverbérations, délais et autres traitements de la bibliothèque RackExtra. Certains modèles supplémentaires sont accessibles grâce au dPack, notamment Transient Controller et Hypabass.

Le module matériel RackUltra FX de la version Ultra ajoute huit moteurs d’effets distincts. Ils fonctionnent en complément des 12 RackExtra FX, sans consommer leurs emplacements ni les canaux et bus de mixage de la plateforme. Le module dispose de départs et de retours stéréo dédiés. La collection RackUltra FX couvre notamment des traitements vocaux, des réverbérations, des délais, des harmoniseurs et des effets de saturation. Le choix des effets dépend des modèles disponibles et des licences correspondantes.

DEUX ÉCRANS TACTILES ET 24 FADERS MOTORISÉS

La surface Avantis Ultra s’organise autour de deux écrans tactiles capacitifs Full HD de 15,6 pouces. L’interface Continuity UI relie l’affichage aux commandes physiques : les voies sélectionnées, les paramètres de traitement et les fonctions de navigation restent accessibles depuis la surface. Cette disposition permet de garder simultanément plusieurs zones de travail visibles lors d’une prestation.

Les 24 faders motorisés sont répartis sur six couches, soit 144 positions de faders configurables. Ces positions peuvent représenter des canaux, des mixages, des départs et retours d’effets ou des groupes DCA selon l’organisation choisie. La console propose également 24 SoftKeys assignables, six commandes rotatives personnalisables, 16 groupes DCA et huit groupes de mute. Les faders sont sensibles au toucher et leur éclairage facilite le repérage sur la surface.

SLINK ET CARTES OPTIONNELLES : ADAPTER LES ENTRÉES ET SORTIES AU PLATEAU

Le port SLink sur connecteur EtherCon permet de raccorder des solutions d’entrées et sorties déportées Allen & Heath compatibles. La plateforme prend en charge plusieurs protocoles de l’écosystème de la marque, dont GX, DX, dSnake, gigaACE et ME selon les équipements employés. Pour un prestataire déjà doté de boîtiers de scène Allen & Heath, cette connexion facilite la construction d’un système à partir de matériel existant, sous réserve de vérifier la compatibilité et la topologie de chaque liaison.

La console possède 12 entrées micro/ligne analogiques XLR et 12 sorties ligne analogiques XLR. Elle comprend aussi une entrée numérique AES3 stéréo et deux sorties numériques AES3 stéréo. Deux ports supplémentaires accueillent des cartes d’entrée et sortie optionnelles, chacun avec une capacité de 128 entrées et 128 sorties à 96 kHz. Des cartes adaptées permettent notamment d’envisager une intégration Dante, MADI ou gigaACE. Ces cartes et les boîtiers de scène ne figurent pas dans le contenu annoncé de l’AVANTIS-U-PACK.

SCÈNES, ANALYSE AUDIO ET PRÉPARATION DES PRESTATIONS

L’Avantis Ultra propose 500 mémoires de scène par show. Les filtres de rappel et les protections de canaux permettent de décider quels paramètres doivent être conservés ou rappelés lors d’un changement de scène. Cette organisation convient aux spectacles comportant plusieurs artistes, aux productions théâtrales et aux lieux accueillant des configurations successives.

La console intègre un générateur de signal, un analyseur en temps réel et un spectrogramme. Un mélangeur automatique de microphones peut gérer jusqu’à 64 canaux répartis sur une, deux ou quatre zones. L’enregistrement et la lecture USB intégrés concernent l’audio stéréo ; pour un enregistrement multipiste, il faut prévoir une solution de connexion et un logiciel adaptés. Les scènes, bibliothèques et shows peuvent être transférés par USB. Le logiciel Avantis Director permet également de préparer une configuration hors ligne ou de contrôler une console connectée.

CARACTÉRISTIQUES :

• Composition du pack : console Allen & Heath Avantis Ultra, traitements dPack et housse de protection pour la console.
• Positionnement dans la gamme Allen & Heath : console Avantis située entre les familles SQ et dLive.
• Architecture du système : moteur de mixage audio intégré à la console.
• Technologie du moteur audio : XCVI à circuit logique programmable FPGA.
• Fréquence d’échantillonnage du moteur audio : 96 kHz.
• Précision de sommation des bus : accumulateur interne sur 96 bits en arithmétique fixe.
• Latence système annoncée : 0,7 ms sur le trajet analogique de l’entrée à la sortie.
• Compensation de phase : alignement des chemins internes compensés rejoignant des sorties de mixage de même type, y compris avec les traitements DEEP de voie.
• Limites de la compensation automatique : les processeurs Dyn8, les effets insérés et les inserts externes demandent une vérification spécifique en cas de traitement parallèle.
• Capacité de traitement avec dPack : 96 canaux d’entrée.
• Architecture de mixage avec dPack : 56 bus configurables.
• Traitements des canaux d’entrée : filtres passe-bas et passe-haut, gate, égaliseur paramétrique, compresseur et délai.
• Traitements des sorties de mixage : égalisation paramétrique, égalisation graphique, compression et délai.
• Traitements dPack : modèles DEEP de préamplificateurs, compresseurs et expandeurs.
• Préamplificateur virtuel compris dans le dPack : Dual Stage Valve.
• Égaliseur dPack : NEQ12 paramétrique à 12 bandes.
• Processeurs Dyn8 : 24 instances, chacune comprenant quatre bandes d’égalisation dynamique et quatre bandes de compression multibande.
• Effets RackExtra FX : 12 moteurs stéréo avec retours dédiés.
• Effets RackUltra FX : huit moteurs stéréo dédiés, avec départs et retours dédiés.
• Écrans : deux écrans tactiles capacitifs Full HD de 15,6 pouces chacun.
• Interface utilisateur : Continuity UI associant écrans tactiles et commandes physiques.
• Faders : 24 faders motorisés et sensibles au toucher, répartis sur six couches, soit 144 positions configurables.
• Touches assignables : 24 SoftKeys.
• Commandes rotatives personnalisables : six.
• Groupes DCA : 16, avec fonction DCA Spill.
• Groupes de mute : huit.
• Entrées analogiques locales : 12 entrées micro/ligne sur connecteurs XLR.
• Sorties analogiques locales : 12 sorties ligne sur connecteurs XLR.
• Entrée numérique locale : une entrée AES3 stéréo sur connecteur XLR.
• Sorties numériques locales : deux sorties AES3 stéréo sur connecteurs XLR.
• Connexion aux extensions audio compatibles : un port SLink sur connecteur EtherCon.
• Ports pour cartes optionnelles : deux ports, chacun capable de gérer 128 entrées et 128 sorties à 96 kHz selon la carte installée.
• Synchronisation numérique : connecteur Word Clock BNC configurable en entrée ou en sortie.
• Mémoires de scène : 500 scènes par show, avec protections de canaux et filtres de rappel.
• Outils intégrés : générateur de signal, analyseur en temps réel et spectrogramme.
• Mélangeur automatique de microphones : jusqu’à 64 canaux répartis sur une, deux ou quatre zones.
• Fonctions USB intégrées : lecture et enregistrement audio stéréo, ainsi que transfert de scènes, bibliothèques et shows.
• Châssis : construction entièrement métallique.
• Protection comprise dans le pack : housse destinée à la console Avantis.
• Largeur de la console : 917 mm.
• Profondeur de la console : 627 mm.
• Hauteur de la console : 269 mm.
• Poids de la console Avantis Ultra sans emballage : 26,3 kg.

ON A AIMÉ :

• Les 96 canaux et 56 bus configurables disponibles avec le dPack.
• Les deux écrans Full HD associés à 24 faders motorisés.
• Les huit moteurs RackUltra FX ajoutés aux 12 moteurs RackExtra FX.
• Les 24 instances Dyn8 et les traitements DEEP intégrés.
• Le port SLink et les deux ports pour cartes optionnelles, utiles pour adapter la connectique au système.

FAQ musicmatos.com vous répond :

Que contient le pack Allen & Heath AVANTIS-U-PACK ?

Il comprend une console Avantis Ultra à deux écrans, les traitements dPack et une housse de protection pour la console. Le module RackUltra FX fait partie de la configuration Ultra. Aucun boîtier de scène n’est annoncé dans ce pack.

Pourquoi trouve-t-on aussi les chiffres de 64 canaux et 42 bus pour l’Avantis ?

Ils décrivent l’Avantis standard. La version Ultra avec dPack présente dans l’AVANTIS-U-PACK dispose de 96 canaux d’entrée et de 56 bus configurables.

Peut-on brancher directement 96 microphones sur la console ?

Non. La console possède 12 entrées analogiques XLR locales. Les 96 canaux correspondent à sa capacité de traitement ; l’ajout de microphones au-delà des prises locales suppose des extensions audio compatibles.

Le SLink permet-il de réutiliser des boîtiers de scène Allen & Heath ?

Oui, le port SLink est conçu pour la connexion d’expandeurs compatibles de l’écosystème Allen & Heath. Le modèle des boîtiers, le protocole employé et la topologie du système doivent être vérifiés lors de la préparation de l’installation.

Les cartes Dante et MADI sont-elles livrées avec le pack ?

Non. La console possède deux emplacements pour cartes d’entrée et sortie optionnelles. Le choix d’une carte Dante, MADI ou d’un autre format dépend du réseau audio et des équipements à raccorder.

Une compression parallèle est-elle automatiquement alignée en phase ?

Les chemins internes compensés et les traitements DEEP de voie bénéficient de l’alignement décrit par Allen & Heath. Pour un montage utilisant Dyn8, un effet inséré, un insert externe ou certains routages particuliers, il faut vérifier le délai des chemins parallèles et le corriger si nécessaire.

L’enregistrement USB intégré est-il multipiste ?

Non. Les fonctions USB intégrées annoncées pour la console concernent la lecture et l’enregistrement stéréo. Un projet d’enregistrement multipiste nécessite une interface ou une carte adaptée et une solution logicielle correspondante.

NOS CONSEILS D’EXPERT :

• Détermine le nombre réel de prises micro et de sorties nécessaires avant de choisir les expandeurs SLink : la capacité de 96 canaux ne remplace pas la connectique physique.
• Prépare les couches de faders, les SoftKeys et les scènes selon le déroulé du spectacle pour retrouver rapidement les voies et mixages utiles.
• Pour les traitements parallèles utilisant Dyn8 ou des inserts, contrôle l’alignement des signaux à l’écoute et par mesure avant la prestation.
• Prévois un flight case adapté si la console doit être régulièrement chargée, transportée et manutentionnée.
