AVANTIS-PACK

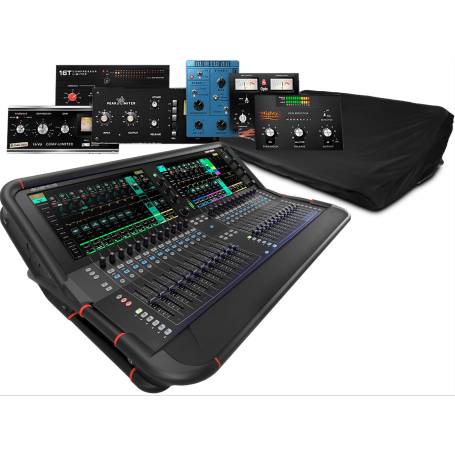

ALLEN & HEATH AVANTIS-PACK : CONSOLE NUMÉRIQUE AVANTIS, DPACK ET HOUSSE AP12151

• Pack comprenant la console Avantis à deux écrans, le dPack et la housse ajustée AP12151.
• Moteur XCVI FPGA à 96 kHz avec une latence système annoncée de 0,7 ms.
• Avec dPack et Avantis 2.0 : 96 canaux d’entrée, 56 bus configurables et 24 instances Dyn8.
• Deux écrans tactiles Full HD de 15,6 pouces, 24 faders motorisés et 12 moteurs RackExtra FX.

AVANTIS : LE MOTEUR XCVI INTÉGRÉ À UNE CONSOLE À DEUX ÉCRANS

L’Allen & Heath AVANTIS-PACK associe une console de mixage numérique Avantis, le pack de traitements dPack et une housse de protection AP12151. Historiquement, l’Avantis est la troisième console Allen & Heath fondée sur le moteur XCVI FPGA. Elle occupe une place entre les familles SQ et dLive, avec son moteur audio directement intégré à la surface de contrôle.

Cette architecture autonome réunit dans un même châssis le traitement audio, les commandes physiques, deux écrans tactiles et les connexions locales. Elle répond aux besoins des régies de façade, des régies retours, des salles de spectacle et des prestataires qui souhaitent bâtir leur système autour d’une console à deux écrans. Le châssis entièrement métallique est conçu pour les contraintes de l’exploitation professionnelle, tandis que les entrées et sorties déportées permettent d’adapter le système à la taille du plateau.

96 KHZ, 64 CANAUX À L’ORIGINE ET 96 CANAUX AVEC DPACK

Le moteur audio XCVI FPGA fonctionne à 96 kHz. L’Avantis standard possède une architecture de base de 64 canaux d’entrée et 42 bus configurables. Les canaux disposent notamment de filtres passe-haut et passe-bas, d’un gate, d’un égaliseur paramétrique, d’un compresseur et d’un délai. Les sorties de mixage disposent également de leurs propres outils de traitement.

Le dPack fourni dans l’AVANTIS-PACK étend ces capacités. Avec la licence activée et le firmware Avantis 2.0, la console propose 96 canaux d’entrée et 56 bus configurables. Ces bus servent à organiser les départs auxiliaires, groupes et matrices selon les besoins de la production. Les 96 canaux représentent une capacité de traitement : le nombre de sources physiques raccordables dépend des 12 entrées XLR locales et des extensions ajoutées au système.

SOMMATION SUR 96 BITS ET COHÉRENCE DES ROUTAGES INTERNES

L’architecture XCVI adapte la profondeur de calcul aux différentes opérations de traitement. Pour la sommation des bus, Allen & Heath indique un accumulateur en arithmétique fixe sur 96 bits. Cette valeur décrit la précision d’un calcul interne : elle ne correspond ni à la résolution des convertisseurs ni au format des fichiers enregistrés.

L’Avantis compense la latence des chemins audio internes concernés afin que des signaux dirigés vers une sortie de mixage de même type restent alignés. Une source envoyée directement au mix principal peut, par exemple, être réunie avec cette même source passant par un groupe, sans décalage introduit par ces chemins compensés. Les modèles DEEP employés dans le traitement des voies bénéficient également de cette compensation.

Allen & Heath annonce une latence système de 0,7 ms entre une entrée et une sortie analogiques. Cette valeur ne doit pas être appliquée sans vérification aux traitements externes ou à tous les montages parallèles : les Dyn8, les effets insérés et les inserts externes ne bénéficient pas de la même compensation automatique. Lorsque ces éléments sont utilisés sur des chemins réunissant une même source, il convient de contrôler l’alignement et de corriger le délai si nécessaire.

DPACK : TRAITEMENTS DEEP, 24 DYN8 ET NEQ12

Le dPack donne accès à des traitements issus de l’écosystème dLive directement dans la console. Il comprend des modèles DEEP de préamplificateurs, de compresseurs et d’expandeurs. Ces traitements prennent place sur les canaux et les mixages sans occuper les 12 emplacements RackExtra FX. Le préamplificateur virtuel Dual Stage Valve permet notamment de travailler la coloration harmonique d’une source.

Avec Avantis 2.0, le dPack met à disposition 24 instances Dyn8. Chacune associe quatre bandes d’égalisation dynamique et quatre bandes de compression multibande. Cette combinaison peut servir à contenir une zone de fréquences variable sur une voix, à contrôler la dynamique d’un instrument ou à travailler un sous-groupe. L’égaliseur paramétrique NEQ12 à 12 bandes complète les possibilités de traitement des sorties de mixage compatibles. La mention de 16 Dyn8 figurant dans certaines descriptions du pack correspond à une capacité antérieure à Avantis 2.0.

La capacité de traitement, le nombre de prises locales et les possibilités d’extension remplissent des fonctions distinctes : il faut dimensionner chacune d’elles selon les sources et les sorties réellement nécessaires.

12 MOTEURS RACKEXTRA FX AVEC RETOURS DÉDIÉS

L’Avantis possède 12 moteurs d’effets RackExtra FX stéréo. Leurs retours dédiés permettent d’intégrer les effets au mixage sans utiliser les canaux d’entrée principaux comme simples retours d’effets. Les moteurs peuvent répondre à différents besoins de réverbération, de délai et de traitement créatif selon les modèles chargés.

Le dPack donne accès à certains traitements RackExtra FX supplémentaires, dont Transient Controller et Hypabass. Il n’ajoute toutefois pas à lui seul les huit moteurs RackUltra FX : ceux-ci nécessitent le module matériel RackUltra FX, absent du contenu annoncé de l’AVANTIS-PACK. Cette distinction sépare le présent pack de l’AVANTIS-U-PACK équipé de la console Avantis Ultra.

DEUX ÉCRANS FULL HD, 24 FADERS ET INTERFACE CONTINUITY UI

La surface Avantis comprend deux écrans tactiles capacitifs Full HD de 15,6 pouces chacun. L’interface Continuity UI relie les informations affichées aux commandes physiques de la console. Les noms et états des tranches apparaissent à l’écran, avec les informations utiles à la sélection des canaux et au suivi du mixage.

Les 24 faders motorisés et sensibles au toucher sont répartis sur six couches, soit 144 positions de faders assignables. Une position peut contrôler un canal, un mixage, un départ ou retour d’effet, un groupe DCA ou une autre fonction prise en charge par la surface. Les 24 touches SoftKeys assignables et les six commandes rotatives personnalisables permettent d’adapter l’ergonomie au déroulement du spectacle. La console comprend également 16 groupes DCA et huit groupes de mute.

SLINK : RÉUTILISER ET ÉTENDRE LES ENTRÉES ET SORTIES ALLEN & HEATH

Le port SLink sur connecteur EtherCon permet de raccorder des extensions audio Allen & Heath compatibles. Il prend en charge plusieurs protocoles de l’écosystème de la marque, dont GX, DX, dSnake, gigaACE et ME selon les appareils et la configuration. Un prestataire déjà équipé de boîtiers de scène peut ainsi étudier leur intégration avec l’Avantis, sous réserve de vérifier la compatibilité des modèles, le protocole et la topologie des liaisons.

La console possède 12 entrées micro/ligne analogiques XLR et 12 sorties ligne analogiques XLR. Elle comprend également une entrée numérique AES3 stéréo et deux sorties numériques AES3 stéréo. Deux ports supplémentaires accueillent des cartes optionnelles, chacun pouvant fonctionner avec une capacité de 128 entrées et 128 sorties à 96 kHz selon la carte installée. Des cartes compatibles permettent notamment une intégration Dante, MADI, Waves SoundGrid ou gigaACE. Les boîtiers de scène et ces cartes ne sont pas compris dans l’AVANTIS-PACK.

SCÈNES, TALKBACK, AMM ET CONTRÔLE SUR TABLETTE

L’Avantis propose 500 mémoires de scène par show, avec protections de canaux et filtres de rappel. Ces fonctions permettent de préparer les changements de configuration tout en préservant les paramètres qui doivent rester constants. Une fonction talkback peut être dirigée vers les mixages de sortie choisis. La console intègre également un générateur de signal, un analyseur en temps réel et un spectrogramme.

Le mélangeur automatique de microphones AMM peut gérer jusqu’à 64 sources réparties sur une, deux ou quatre zones. Il répond notamment aux besoins des conférences et des installations comptant de nombreux microphones ouverts. L’application Avantis MixPad permet le contrôle à distance depuis un iPad connecté au réseau de la console ; Avantis Director permet de préparer un show hors ligne ou de contrôler une console connectée.

Le port USB assure la lecture et l’enregistrement audio stéréo ainsi que le transfert des scènes, bibliothèques et shows. L’enregistrement multipiste exige une solution de connexion et un logiciel adaptés. La console comporte aussi une connexion Word Clock BNC et des sorties casque avec réglage de volume analogique dédié.

CARACTÉRISTIQUES :

• Composition du pack : une console Avantis, un dPack et une housse pour Avantis.
• Console comprise dans le pack : Allen & Heath Avantis standard à deux écrans.
• Traitements compris dans le pack : licence dPack pour Avantis.
• Housse comprise dans le pack : Allen & Heath AP12151, ajustée à la console Avantis.
• Type d’appareil : console de mixage numérique autonome à moteur audio intégré.
• Technologie du moteur audio : XCVI FPGA.
• Fréquence d’échantillonnage du moteur audio : 96 kHz.
• Précision de sommation des bus : accumulateur interne sur 96 bits en arithmétique fixe.
• Latence système annoncée : 0,7 ms sur un trajet analogique de l’entrée à la sortie.
• Architecture de l’Avantis standard sans dPack : 64 canaux d’entrée et 42 bus configurables.
• Architecture avec dPack activé et firmware Avantis 2.0 : 96 canaux d’entrée et 56 bus configurables.
• Traitements des entrées : filtres passe-haut et passe-bas, gate, égaliseur paramétrique, compresseur et délai.
• Traitements des sorties de mixage : égalisation paramétrique, égalisation graphique, compression et délai.
• Traitements dPack : modèles DEEP de préamplificateurs, de compresseurs et d’expandeurs.
• Préamplificateur virtuel compris avec dPack : Dual Stage Valve.
• Processeurs Dyn8 disponibles avec dPack et Avantis 2.0 : 24 instances.
• Composition d’une instance Dyn8 : quatre bandes d’égalisation dynamique et quatre bandes de compression multibande.
• Égaliseur dPack : NEQ12 paramétrique à 12 bandes.
• Moteurs d’effets RackExtra FX : 12 moteurs stéréo avec retours dédiés.
• Module matériel RackUltra FX : non compris dans ce pack.
• Écrans : deux écrans tactiles capacitifs Full HD de 15,6 pouces chacun.
• Affichage des tranches : noms, états et informations de contrôle visibles sur les écrans.
• Interface utilisateur : Continuity UI associant écrans tactiles et commandes physiques.
• Faders : 24 faders motorisés et sensibles au toucher répartis sur six couches, soit 144 positions configurables.
• Touches programmables : 24 SoftKeys assignables.
• Commandes rotatives personnalisables : six.
• Groupes DCA : 16, avec fonction DCA Spill.
• Groupes de mute : huit.
• Entrées analogiques locales : 12 entrées micro/ligne sur connecteurs XLR.
• Sorties analogiques locales : 12 sorties ligne sur connecteurs XLR.
• Entrée numérique locale : une entrée AES3 stéréo.
• Sorties numériques locales : deux sorties AES3 stéréo.
• Connexion aux extensions audio compatibles : un port SLink sur connecteur EtherCon.
• Ports pour cartes optionnelles : deux ports, chacun capable de gérer jusqu’à 128 entrées et 128 sorties à 96 kHz selon la carte installée.
• Cartes d’extension compatibles selon les modèles : notamment Dante, MADI, Waves SoundGrid et gigaACE.
• Mémoires de scène : 500 scènes par show, avec protections de canaux et filtres de rappel.
• Fonction talkback : assignable aux mixages de sortie.
• Mélangeur automatique de microphones : jusqu’à 64 canaux répartis sur une, deux ou quatre zones.
• Outils intégrés : générateur de signal, analyseur en temps réel et spectrogramme.
• Contrôle à distance pour ingénieur du son : application Avantis MixPad sur iPad via un réseau adapté.
• Logiciel de préparation et de contrôle : Avantis Director.
• Fonctions USB intégrées : lecture et enregistrement audio stéréo, transfert de scènes, bibliothèques et shows.
• Sorties casque : connecteurs jack 6,35 mm et mini-jack 3,5 mm avec réglage analogique dédié.
• Connexion d’horloge numérique : Word Clock sur connecteur BNC, configurable en entrée ou en sortie.
• Châssis : construction entièrement métallique.
• Largeur de la console : 917 mm.
• Profondeur de la console : 627 mm.
• Hauteur de la console : 269 mm.
• Poids de la console Avantis standard sans emballage : 26 kg.

ON A AIMÉ :

• Le passage à 96 canaux, 56 bus et 24 Dyn8 avec le dPack et Avantis 2.0.
• Les deux écrans Full HD associés aux 24 faders motorisés.
• Les 12 moteurs RackExtra FX avec retours dédiés.
• La possibilité d’intégrer des extensions Allen & Heath via SLink.
• La composition clairement définie du pack, avec dPack et housse AP12151.

FAQ musicmatos.com vous répond :

Que contient exactement l’AVANTIS-PACK ?

Il comprend une console Avantis standard à deux écrans, un dPack et une housse AP12151. Le boîtier de scène GX4816 et les cartes réseau ne font pas partie du contenu indiqué.

L’Avantis de ce pack possède-t-elle 64 ou 96 canaux ?

La console standard dispose de 64 canaux et 42 bus avant l’extension. Avec le dPack activé et le firmware Avantis 2.0, elle dispose de 96 canaux et 56 bus.

Pourquoi la description d’origine annonce-t-elle 16 Dyn8 ?

Cette valeur correspond à une capacité antérieure du dPack. Allen & Heath annonce désormais 24 instances Dyn8 avec Avantis 2.0.

Quelle différence entre l’AVANTIS-PACK et l’AVANTIS-U-PACK ?

Les deux configurations comprennent le dPack. L’AVANTIS-U-PACK ajoute une console Avantis Ultra équipée du module matériel RackUltra FX et de ses huit moteurs d’effets dédiés. Ce module n’est pas annoncé dans l’AVANTIS-PACK.

La housse AP12151 protège-t-elle la console pendant une tournée ?

L’AP12151 est une housse ajustée destinée notamment à protéger l’Avantis de la poussière lorsqu’elle est rangée. Un flight case adapté est nécessaire lorsque la console risque de subir des chocs pendant le transport et la manutention.

Peut-on utiliser des boîtiers de scène Allen & Heath déjà possédés ?

Le port SLink permet de raccorder des extensions compatibles de l’écosystème Allen & Heath. Le protocole, les modèles utilisés et leur organisation doivent être vérifiés avant de définir la liaison et le patch.

La lecture et l’enregistrement USB sont-ils multipistes ?

Les fonctions USB intégrées annoncées par Allen & Heath concernent l’audio stéréo. L’enregistrement multipiste demande une carte ou une autre solution de connexion adaptée, ainsi qu’un logiciel correspondant.

NOS CONSEILS D’EXPERT :

• Vérifie l’activation du dPack et la version du firmware lors de la mise en service pour exploiter les capacités annoncées de 96 canaux, 56 bus et 24 Dyn8.
• Établis le nombre de microphones et de sorties nécessaires avant de choisir les expandeurs : la console possède 12 entrées et 12 sorties XLR analogiques locales.
• Prépare les couches de faders, les SoftKeys et les scènes en fonction du déroulement du spectacle afin de limiter la navigation pendant l’exploitation.
• Contrôle l’alignement des chemins parallèles lorsque tu utilises Dyn8, des effets insérés ou des traitements externes.
