SQ6+

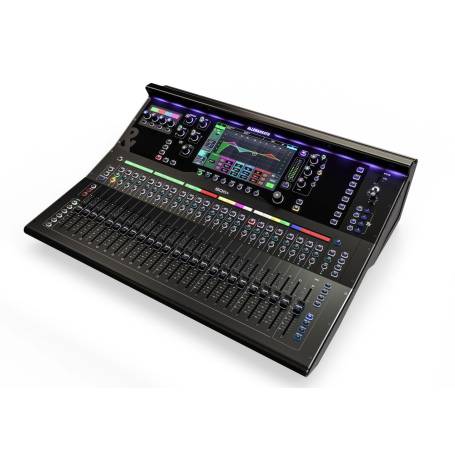

ALLEN&HEATH SQ6+ CONSOLE NUMÉRIQUE 48 CANAUX 96 KHZ

• Console numérique 48 canaux avec cœur XCVI FPGA 96 kHz et latence inférieure à 0,7 ms.
• 25 faders motorisés de 100 mm, 6 couches personnalisables, 16 SoftKeys et 4 Soft Rotaries.
• 24 entrées micro/ligne XLR, 14 sorties XLR, 2 sorties TRS, AES3, SLink 128 x 128 et port I/O optionnel.
• USB-B 32 x 32, SQ-Drive USB-A, RackFX, RackUltra FX, traitements DEEP, RTA et Automatic Mic Mixer.

CONSOLE NUMÉRIQUE ALLEN&HEATH SQ6+ POUR LIVE, AV ET INSTALLATION

La ALLEN&HEATH SQ6+ est une console numérique 48 canaux pensée pour les régies qui veulent davantage de faders, plus d’entrées locales et une surface de contrôle plus étendue que les modèles compacts de la série SQ.
Elle repose sur le moteur XCVI FPGA 96 kHz d’Allen & Heath, avec une profondeur de calcul interne variable jusqu’à 96 bits et une latence système inférieure à 0,7 ms.
Cette architecture permet de gérer des concerts, conférences, plateaux audiovisuels, lieux de culte, installations fixes, captations, streaming et configurations studio hybrides avec une réponse immédiate.
La SQ6+ propose 48 canaux de traitement d’entrée, un bus principal stéréo LR, 12 mixes configurables en mono ou stéréo, 4 départs FX, 4 départs RackUltra FX et 6 matrices mono ou couplables.
Sa surface intègre 25 faders motorisés de 100 mm, répartis sur 6 couches personnalisables, ce qui donne un accès rapide aux entrées, retours, groupes, effets, DCA et commandes MIDI.
Les 16 SoftKeys assignables et les 4 Soft Rotaries avec afficheurs LCD rétroéclairés ajoutent un vrai confort d’exploitation pour les fonctions de mute, Tap Tempo, scènes, transport MIDI, niveaux d’envoi ou paramètres de traitement.
L’écran tactile capacitif 9 pouces, associé au contrôle Touch and Turn, permet de piloter le routing, les traitements, les scènes, les bibliothèques, les patches, les effets et la configuration système.
Chaque tranche dispose de touches Select, Mute et PAFL, d’une mesure LED, d’un indicateur de crête et d’un afficheur LCD couleur pour identifier clairement les sources, même en régie faiblement éclairée.

MIXAGE 96 KHZ, TRAITEMENT DES CANAUX ET SURFACE ÉTENDUE

La ALLEN&HEATH SQ6+ offre un environnement de mixage entièrement patchable, capable d’exploiter les entrées locales, les extensions SLink, le port I/O, l’USB-B et le SQ-Drive selon les besoins de production.
Chaque canal d’entrée intègre polarité, trim, filtre passe-haut, gate/expander, insert, égaliseur paramétrique 4 bandes, compresseur, délai et panoramique ou balance.
Le filtre passe-haut travaille en 12, 18 ou 24 dB par octave de 20 Hz à 2 kHz, tandis que le délai d’entrée atteint 341 ms pour les corrections temporelles et alignements de sources.
Le gate/expander dispose d’un sidechain patchable avec filtres passe-haut, passe-bande ou passe-bas, afin d’adapter le déclenchement aux voix, batteries, instruments amplifiés ou sources de plateau.
L’égaliseur paramétrique couvre 20 Hz à 20 kHz avec ±15 dB de gain, des bandes 1 et 4 configurables en Baxandall, cloche ou HPF/LPF, et des bandes 2 et 3 en cloche à largeur variable.
Le compresseur propose sidechain patchable, détection Peak/RMS, knee soft ou hard, ratio de 1:1 à l’infini et compression parallèle dry/wet.
Les canaux de mix disposent d’un insert, d’un égaliseur graphique 28 bandes, d’un PEQ, d’un compresseur, d’un délai jusqu’à 682 ms et d’un contrôle de balance.
La fonction CH to All Mix accélère le réglage des envois depuis un canal vers tous les mixes, tandis que les touches Mix permettent de passer rapidement d’une logique façade à une logique retours.

CONNECTIQUE LOCALE, EXTENSIONS SLINK ET ENREGISTREMENT MULTIPISTE

La connectique locale comprend 24 entrées micro/ligne XLR symétriques avec préamplis rappelables, gain analogique de 0 à +60 dB, pad -20 dB et alimentation fantôme +48 V commutable par socket.
Une entrée XLR Talkback dédiée et patchable complète les entrées locales pour les ordres de régie, annonces, communications plateau ou retours techniques.
La console propose également 2 entrées ligne stéréo sur jacks TRS symétriques, une entrée ST3 sur mini-jack 3,5 mm, 14 sorties XLR symétriques, 2 sorties TRS symétriques et une sortie numérique AES3 stéréo.
Le port SLink sur EtherCON ouvre l’accès aux extensions Everything I/O et aux connexions système Allen & Heath, avec 128 entrées et 128 sorties en GigaACE/GX à 96 kHz, 32 entrées et 32 sorties en DX à 96 kHz, ou 40 entrées, 20 sorties et 40 canaux ME en dSnake à 48 kHz.
Le port I/O accepte des cartes optionnelles pour intégrer la console dans des environnements Dante, Waves ou MADI selon la carte installée.
Le SQ-Drive USB-A permet l’enregistrement et la lecture stéréo ou multipiste, jusqu’à 16 canaux à 96 kHz ou 32 canaux à 48 kHz en 24 bits WAV.
Le port USB-B transforme la SQ6+ en interface audio 32 x 32 à 48 ou 96 kHz, en 16 ou 24 bits, compatible Core Audio et ASIO/WDM sous Windows.

Avec ses 24 entrées XLR locales, ses 25 faders motorisés, ses 16 SoftKeys et son moteur XCVI 96 kHz, la ALLEN&HEATH SQ6+ vise les régies qui veulent une console compacte, mais immédiatement à l’aise sur des plateaux denses.

EFFETS RACKFX, RACKULTRA FX, DEEP, RTA ET AUTOMATIC MIC MIXER

La ALLEN&HEATH SQ6+ embarque 8 moteurs RackFX avec retours stéréo dédiés, ainsi que 4 moteurs RackUltra FX pour des traitements plus spécialisés.
Les effets peuvent fonctionner en send/return ou en insertion sur les canaux d’entrée et de mix.
Les effets inclus couvrent SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger et Phaser, avec possibilités d’add-ons RackFX et RackUltra FX.
Les traitements DEEP permettent d’insérer des modèles de préamplis, expanders, compresseurs et égaliseurs graphiques sans ajouter de latence ni réduire les capacités globales de traitement.
Deux analyseurs temps réel sont disponibles en 31 bandes au tiers d’octave en stéréo ou 61 bandes au sixième d’octave en mono, de 20 Hz à 20 kHz.
Le PAFL fonctionne en PFL ou AFL stéréo in-place, avec trim de 0 à -24 dB, délai jusqu’à 682 ms et option d’entrée externe.
Les Automatic Mic Mixers peuvent être configurés en 2 x 24 canaux ou en 1 x 48 canaux, ce qui facilite la gestion des conférences, débats, cultes, réunions et plateaux multi-intervenants.

SCÈNES, UTILISATEURS, CONTRÔLE À DISTANCE ET INTÉGRATION DAW

La ALLEN&HEATH SQ6+ mémorise jusqu’à 300 scènes par Show, avec Channel Safes, filtres de rappel globaux ou par scène, bibliothèques de traitements, d’effets, de canaux, de permissions utilisateur et de patches d’entrée.
Les 10 utilisateurs configurables permettent de limiter l’accès aux fonctions sensibles selon le rôle de l’opérateur, un atout pour les salles recevant plusieurs techniciens ou équipes externes.
Les fichiers Show regroupent scènes, bibliothèques, configuration système et état courant de la console, avec sauvegarde périodique permettant une restauration après redémarrage.
Le port RJ45 Fast Ethernet 100 Mbit/s permet le contrôle via ordinateur, routeur, point d’accès ou réseau local, avec applications gratuites Windows, macOS, iOS et Android.
La console prend en charge le contrôle DAW via USB ou TCP/IP, le MIDI via USB-B ou TCP/IP, ainsi que les messages Program Change et Show Control pour les rappels de scènes.

CARACTÉRISTIQUES :

• Console numérique autonome ALLEN&HEATH SQ6+.
• Cœur FPGA XCVI 96 kHz.
• Profondeur de calcul interne variable jusqu’à 96 bits.
• Latence système inférieure à 0,7 ms.
• 48 canaux de traitement d’entrée entièrement patchables.
• 44 bus de mixage.
• Sortie principale stéréo LR.
• 12 mixes configurables mono ou stéréo, auxiliaires ou groupes.
• 4 départs FX.
• 4 départs RackUltra FX.
• 6 matrices mono ou couplables.
• 24 entrées micro/ligne XLR symétriques locales.
• Préamplis micro/ligne entièrement rappelables.
• Sensibilité d’entrée micro/ligne de -60 à 0 dBu.
• Gain analogique de 0 à +60 dB par pas de 1 dB.
• Pad commutable -20 dB.
• Niveau d’entrée maximal +30 dBu avec pad engagé.
• Impédance d’entrée micro/ligne supérieure à 4 kΩ.
• THD+N à gain unitaire 0 dB : 0,0015 %, -96 dB, de 20 Hz à 20 kHz, AES Direct Out, à 0 dBu et 1 kHz.
• THD+N à gain moyen +30 dB : 0,003 %, -91 dB, de 20 Hz à 20 kHz, AES Direct Out, entrée -30 dBu à 1 kHz.
• Alimentation fantôme +48 V, tolérance +3 V / -2 V.
• 1 entrée XLR Talkback dédiée et entièrement patchable.
• 2 entrées ligne stéréo locales sur connecteurs jack TRS symétriques.
• Entrée ST3 sur mini-jack stéréo 3,5 mm asymétrique.
• Sensibilité nominale des entrées ST1 et ST2 : +4 dBu.
• Sensibilité nominale de l’entrée ST3 : 0 dBu.
• Trim des entrées stéréo : ±24 dB.
• Niveau d’entrée maximal ST1 et ST2 : +22 dBu.
• Niveau d’entrée maximal ST3 : +18 dBu.
• Impédance d’entrée stéréo supérieure à 6 kΩ.
• 14 sorties XLR symétriques locales.
• 2 sorties jack TRS symétriques A et B.
• Sources de sortie entièrement patchables.
• Impédance de sortie inférieure à 75 Ω.
• Niveau de sortie nominal +4 dBu pour lecture 0 dB au vu-mètre.
• Niveau de sortie maximal +22 dBu.
• Bruit résiduel de sortie -91 dBu, muté, de 20 Hz à 20 kHz.
• Sortie numérique AES3 stéréo sur XLR symétrique, 2 canaux.
• Sortie AES3 à 96 kHz par défaut avec SRC bypassée.
• Fréquences de sortie AES3 commutables avec SRC : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz.
• Sortie AES3 2,5 Vpp symétrique terminée 110 Ω.
• Sortie casque stéréo haute puissance sur jack TRS avec contrôle de niveau dédié.
• Double vu-mètre LED 12 segments associé à la sortie casque.
• Port SLink sur connecteur Neutrik EtherCON RJ45.
• SLink en mode dSnake : 40 entrées, 20 sorties et 40 canaux ME à 48 kHz.
• SLink en mode DX : 32 entrées et 32 sorties à 96 kHz.
• SLink en mode GigaACE/GX : 128 entrées et 128 sorties à 96 kHz.
• Entrées SLink entièrement patchables.
• Sorties SLink entièrement patchables.
• SLink assignable comme source d’horloge audio.
• SLink avec SRC 48 kHz vers 96 kHz et 96 kHz vers 48 kHz.
• Port I/O pour module optionnel multicanal.
• Port I/O 64 x 64 pour cartes optionnelles.
• Port I/O extensible à 128 x 128 avec carte SLink installée.
• Compatibilité possible avec cartes Dante, Waves et MADI selon configuration.
• Entrées et sorties du port I/O entièrement patchables.
• Synchronisation et SRC assignables comme source d’horloge audio sur carte optionnelle.
• USB-A SQ-Drive pour enregistrement, lecture, données et mises à jour.
• Enregistrement stéréo SQ-Drive 2 canaux en WAV, 96 kHz, 24 bits.
• Lecture stéréo SQ-Drive 1 ou 2 canaux en WAV, 44,1 kHz, 48 kHz ou 96 kHz, 16 ou 24 bits.
• Enregistrement multipiste SQ-Drive de 1 à 16 canaux à 96 kHz, 24 bits, WAV.
• Enregistrement multipiste SQ-Drive de 1 à 32 canaux à 48 kHz, 24 bits, WAV.
• Lecture multipiste SQ-Drive de 1 à 16 canaux à 96 kHz, 24 bits, WAV.
• Lecture multipiste SQ-Drive de 1 à 32 canaux à 48 kHz, 24 bits, WAV.
• USB-B pour streaming audio multicanal.
• Compatibilité USB-B Core Audio et ASIO/WDM pour Windows.
• Streaming USB-B en envoi upstream 32 canaux, 48 kHz ou 96 kHz, 24 bits.
• Streaming USB-B en retour downstream 32 canaux, 48 kHz ou 96 kHz, 24 bits.
• Interface audio USB-B 32 x 32 à 48 kHz ou 96 kHz, en 16 ou 24 bits.
• 25 faders motorisés de 100 mm.
• 6 couches de tranches personnalisables.
• Écran tactile capacitif 9 pouces.
• Résolution de l’écran tactile 1024 x 600 pixels.
• Écran tactile couleur 24 bits RGB.
• Contrôle rotatif Touch and Turn dédié.
• 16 SoftKeys assignables avec illumination LED multicolore.
• 4 Soft Rotaries assignables avec afficheurs LCD rétroéclairés et touches associées.
• 8 groupes de mute.
• 8 groupes DCA.
• Touches Select, Mute et PAFL dédiées par tranche.
• Mesure LED variable par tranche.
• Indicateur LED de crête par tranche.
• Afficheur LCD rétroéclairé couleur par tranche.
• Chromatic Channel Metering avec couleur et luminosité programmables.
• Touches Copy, Paste et Reset dédiées.
• Connexion footswitch configurable simple ou double.
• Footswitch compatible momentary ou latching.
• Port réseau RJ45 Fast Ethernet 100 Mbit/s pour contrôle et MIDI.
• MIDI via TCP/IP et USB-B.
• Émulation de contrôle DAW via USB ou TCP/IP.
• Compatibilité avec la gamme Allen & Heath ME Personal Monitoring.
• Contrôle à distance via applications gratuites Windows, macOS, iOS et Android.
• Traitement d’entrée : polarité, trim, filtre passe-haut, gate/expander, insert, égaliseur paramétrique, compresseur, délai, panoramique ou balance.
• Source globale USB : SQ-Drive ou streaming USB-B avec commutation automatique.
• Filtre passe-haut d’entrée 12, 18 ou 24 dB par octave, de 20 Hz à 2 kHz.
• Insert d’entrée pré égaliseur/compresseur entièrement patchable.
• Délai d’entrée jusqu’à 341 ms.
• Gate/expander avec sidechain patchable.
• Filtre sidechain gate/expander passe-haut 20 Hz à 5 kHz, passe-bande 120 Hz à 10 kHz, passe-bas 120 Hz à 20 kHz, Q égal à 1.
• Seuil et profondeur gate/expander de -72 dBu à +18 dBu et de 0 à 60 dB.
• Attaque, hold et release gate/expander de 50 µs à 300 ms, de 10 ms à 5 s et de 10 ms à 1 s.
• Ratio expander de 1:1 à 1:20.
• Égaliseur paramétrique d’entrée 4 bandes, de 20 Hz à 20 kHz, gain ±15 dB.
• Bandes 1 et 4 configurables en Baxandall, cloche ou HPF/LPF 12 dB par octave.
• Bandes 2 et 3 en cloche.
• Largeur de cloche variable de 1,5 octave à 1/9 d’octave.
• Compresseur avec sidechain patchable, options DEEP, détection Peak/RMS et compression parallèle.
• Filtre sidechain compresseur passe-haut 20 Hz à 5 kHz, passe-bande 120 Hz à 10 kHz, passe-bas 120 Hz à 20 kHz, Q égal à 1.
• Seuil et ratio compresseur de -46 dBu à +18 dBu et de 1:1 à l’infini.
• Attaque et release compresseur de 30 µs à 300 ms et de 50 ms à 2 s.
• Knee compresseur soft ou hard.
• Sortie directe de canal avec suivi fader, mute, mute group ou DCA en option globale.
• Point de source de sortie directe : post préampli, post HPF, post gate, post retour insert, post PEQ, post compresseur ou post délai.
• Trim de sortie directe de canal de -inf à +10 dB par canal.
• Traitement de mix : insert, égaliseur graphique, égaliseur paramétrique, compresseur, délai et balance.
• Délai de mix jusqu’à 682 ms.
• Égaliseur graphique 28 bandes de 31 Hz à 16 kHz, gain ±12 dB, tiers d’octave constant et options DEEP.
• 8 moteurs RackFX configurables en send/return ou insertion.
• 8 retours stéréo FX dédiés avec fader, pan, mute, routing vers Mix/LR et égaliseur paramétrique 4 bandes.
• 4 moteurs RackUltra FX configurables en send/return ou insertion.
• 4 retours stéréo FX dédiés avec fader, pan, mute, routing vers Mix/LR et égaliseur paramétrique 4 bandes.
• Effets inclus : SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger et Phaser.
• Add-ons RackFX : De-Esser, DynEQ4, MultiBD3, MultiBD4, Bucket Brigade, Echo et Hypabass.
• Add-ons RackUltra FX : Spaces Reverb, Plate Reverb, Vocal Tuner, Vocal Gridder, Vocal Shifter, Dual Autokey Harmoniser, Quad Harmoniser, Amp+Cab Distortion et Saturator.
• Add-ons DEEP Preamps : Tube Stage.
• Add-ons DEEP Expanders : Source Expander et Dual Threshold Expander.
• Add-ons DEEP Compressors : Opto, 16T, 16VU, PeakLimiter76, Mighty, OptTronik, Bus et CompStortion.
• Add-ons DEEP GEQ : Proportional-Q, DiGi-GEQ et Hybrid.
• PAFL avec PFL ou AFL stéréo in-place.
• Trim PAFL de 0 à -24 dB.
• Délai PAFL jusqu’à 682 ms.
• Option d’entrée externe PAFL.
• Talkback avec entrée dédiée, assignable à n’importe quel mix, gain, pad, alimentation 48 V et filtre passe-haut 12 dB par octave.
• Générateur de signal assignable à n’importe quelle entrée ou mix : sinus, bruit blanc, bruit rose et bruit à bande passante.
• 2 analyseurs temps réel RTA.
• RTA 31 bandes au tiers d’octave en stéréo ou 61 bandes au sixième d’octave en mono, de 20 Hz à 20 kHz.
• RTA de canal sur PAFL, canal sélectionné ou source fixe.
• Automatic Mic Mixer configurable en 2 x 24 canaux ou 1 x 48 canaux.
• Automatic Mic Mixer de type partage de gain.
• Filtre sidechain AMM HPF et LPF 12 dB par octave, de 20 Hz à 5 kHz et de 120 Hz à 20 kHz.
• Priorité AMM réglable de -15 dB à +15 dB par canal.
• 300 mémoires de scènes par Show.
• Channel Safes et filtres de rappel globaux ou par scène.
• Bibliothèques FX, traitements, canaux, permissions utilisateur et patch d’entrée.
• 10 utilisateurs configurables avec permissions de restriction d’accès.
• Sauvegarde périodique de l’état courant pour restauration après redémarrage.
• Dynamique système 112 dB.
• Réponse en fréquence +0 / -0,5 dB de 20 Hz à 20 kHz.
• Headroom +18 dB.
• Niveau de fonctionnement interne 0 dBu.
• THD+N micro/ligne vers Main L/R à gain unitaire : 0,002 %, -93 dB, de 20 Hz à 20 kHz.
• Alignement dBFS : +18 dBu = 0 dBFS et +22 dBu à la sortie XLR.
• Calibration vumètre : 0 dB meter = -18 dBFS et +4 dBu à la sortie XLR.
• Vu-mètre principal 2 x 12 segments à réponse rapide de crête.
• Indication de crête à -3 dBFS, +19 dBu à la sortie XLR, avec détection multipoint.
• Fréquence d’échantillonnage système 96 kHz.
• Plage de température de fonctionnement recommandée de 0 °C à 40 °C.
• Alimentation secteur intégrée 100 à 240 V AC, 50/60 Hz.
• Connexion secteur IEC avec alimentation universelle.
• Consommation maximale SQ6+ : 105 W.
• Dimensions de la console seule : 514,9 mm x 638 mm x 198,5 mm.
• Dimensions emballée : 705 mm x 810 mm x 350 mm.
• Poids de la console seule : 15,15 kg.
• Poids emballé : 19,69 kg.

ON A AIMÉ :

• Surface plus confortable avec 25 faders motorisés et 6 couches personnalisables.
• 24 préamplis micro/ligne locaux pour les configurations autonomes sans stagebox obligatoire.
• 16 SoftKeys et 4 Soft Rotaries pour accélérer l’exploitation en live.
• Architecture XCVI 96 kHz avec latence inférieure à 0,7 ms.
• SLink 128 x 128, USB-B 32 x 32, SQ-Drive, RackFX, RackUltra FX, DEEP et Automatic Mic Mixer.

FAQ musicmatos.com vous répond :

La ALLEN&HEATH SQ6+ est-elle adaptée au live professionnel ?

Oui. Avec 48 canaux, 25 faders motorisés, 12 mixes, 6 matrices, 8 DCA, 8 groupes de mute et une latence inférieure à 0,7 ms, la SQ6+ convient aux concerts, prestations mobiles, salles de spectacle et installations fixes.

Quelle est la différence importante entre une SQ6+ et une SQ5+ ?

La SQ6+ offre une surface plus large avec 25 faders motorisés, 24 entrées micro/ligne XLR locales, 14 sorties XLR, 16 SoftKeys et 4 Soft Rotaries, ce qui apporte plus de contrôle direct sur les plateaux complexes.

Peut-on enregistrer en multipiste avec la ALLEN&HEATH SQ6+ ?

Oui. Le SQ-Drive USB-A permet l’enregistrement multipiste jusqu’à 16 canaux à 96 kHz ou 32 canaux à 48 kHz en 24 bits WAV. Le port USB-B permet aussi de travailler en interface audio 32 x 32 avec ordinateur.

La ALLEN&HEATH SQ6+ peut-elle recevoir une carte Dante ?

Oui. Le port I/O accepte des cartes optionnelles, notamment pour des environnements Dante, Waves ou MADI selon la configuration choisie.

La SQ6+ est-elle utilisable pour les conférences ?

Oui. Les Automatic Mic Mixers configurables en 2 x 24 canaux ou 1 x 48 canaux facilitent la gestion de nombreux micros ouverts dans les conférences, réunions, cultes et débats.

La console peut-elle être contrôlée à distance ?

Oui. Le port RJ45 permet le contrôle via réseau, routeur ou point d’accès, avec applications gratuites Windows, macOS, iOS et Android.

La ALLEN&HEATH SQ6+ fonctionne-t-elle comme interface audio USB ?

Oui. Le port USB-B offre une interface audio 32 x 32 à 48 ou 96 kHz, en 16 ou 24 bits, compatible Core Audio et ASIO/WDM pour Windows.

NOS CONSEILS D' EXPERT :

• Utilisez les 25 faders pour organiser une couche façade, une couche retours, une couche effets et une couche DCA selon votre méthode de mixage.
• Programmez les 16 SoftKeys pour les mutes critiques, les Tap Tempo, les scènes et les fonctions SQ-Drive.
• Réservez les 4 Soft Rotaries aux paramètres fréquemment ajustés : niveaux d’envoi, effets, traitement vocal ou commandes de routing.
• Activez les Channel Safes avant un show à scènes multiples pour protéger les gains, les sorties principales et les réglages de diffusion.
